बीम के प्रकार: संरचनाओं की रीढ़ को समझना

बीम संरचना क्या होती है?

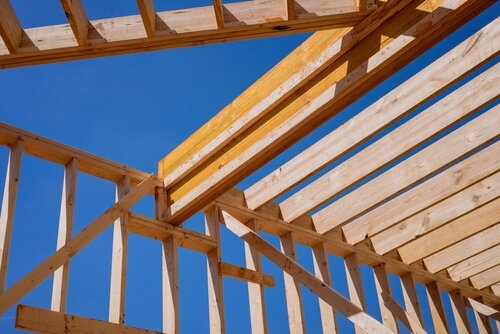

निर्माण-कार्य में, एक बीम संरचना एक महत्वपूर्ण भार वहन करने वाले तत्व को संदर्भित करती है जो ऊर्ध्वाधर भार, कतरनी बलों और झुकने वाले गुरुत्व का प्रतिरोध करती है। आमतौर पर, बीम क्षैतिज या ढलान वाले सदस्य होते हैं जो दो या दो से अधिक सहारों पर फैले होते हैं, जो उन पर आरोपित भार को वितरित करते हैं। उनका प्राथमिक कार्य आरोपित भार को सहारों पर स्थानांतरित करना, संतुलन बनाए रखना और संरचना को अपने वजन या बाहरी ताकतों के कारण ढहने से रोकना है।

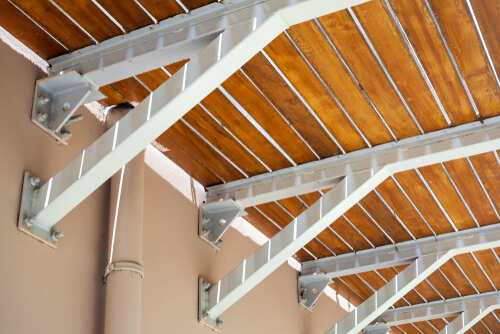

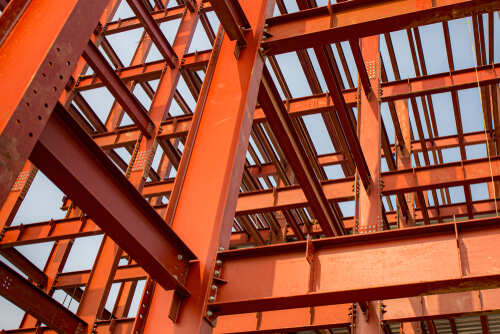

बीम का उपयोग मुख्य रूप से इमारतों, पुलों, छतों और विभिन्न अन्य संरचनाओं में किया जाता है, जो अत्यधिक मजबूती और स्थिरता प्रदान करती हैं। उपयुक्त प्रकार के बीम का चुनाव विशिष्ट आवश्यकताओं और संरचना के डिज़ाइन पर निर्भर करता है।

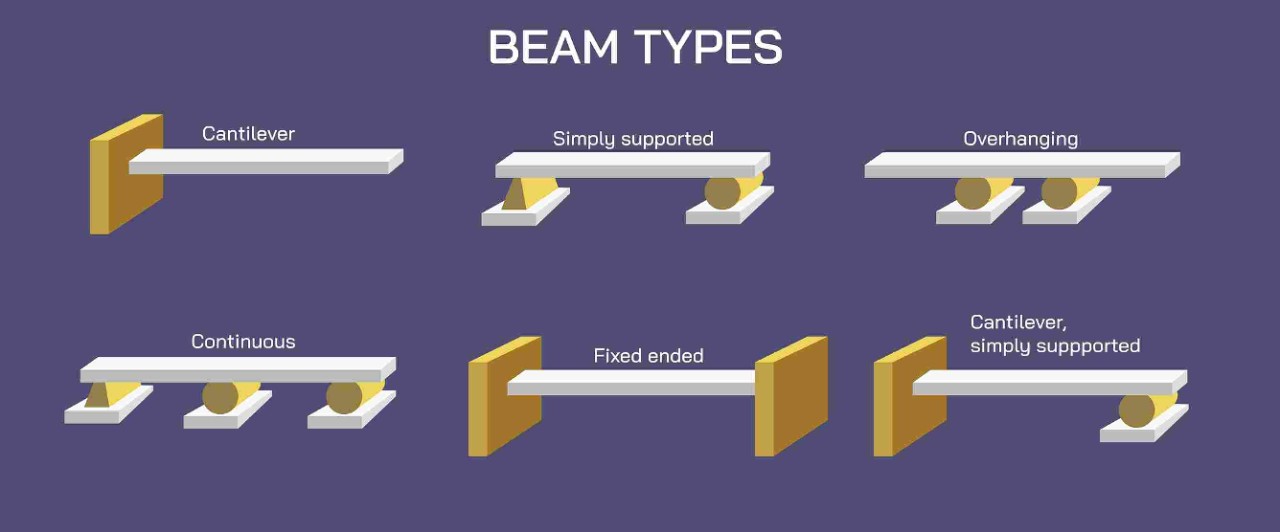

निर्माण-कार्य में विभिन्न प्रकार के बीम

इंजीनियरों और वास्तुकारों ने विभिन्न आवश्यकताओं के अनुरूप विभिन्न प्रकार के बीम तैयार किए हैं। आइए कुछ सबसे आम बीमों का पता लगाएं:

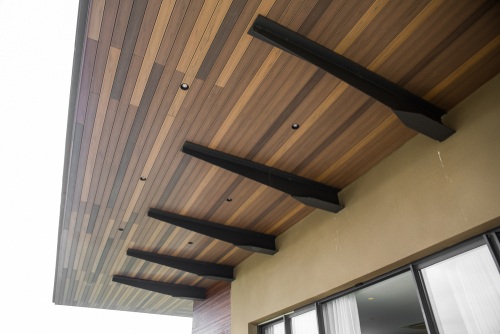

1. कैंटिलीवर बीम

कैंटिलीवर बीम एक अद्वितीय प्रकार का बीम होती है जो एक छोर पर स्थिर होता है और दूसरे पर मुक्त होता है, जो क्षैतिज रूप से आकाश में निकला हुआ होता है। यह डिज़ाइन इसे मुक्त छोर पर अतिरिक्त सहारे की आवश्यकता के बिना अनसपोर्टेड स्पान (असमर्थित विस्तार) पर भार वहन करने की अनुमति देता है। इन बीमों का उपयोग आमतौर पर बालकनियों और पुलों जैसी संरचनाओं में किया जाता है।

2. सहज समर्थित बीम

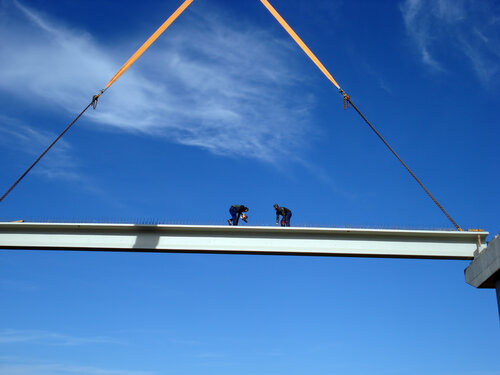

बीम का सबसे सरल और सबसे अधिक इस्तेमाल किया जाने वाला प्रकार सरल समर्थित बीम है। जैसा कि नाम से पता चलता है, यह दोनों सिरों पर सपोर्टेड होती है और भार को अपने विस्तार में ले जाती है। भार को सहारों में स्थानांतरित किया जाता है, जिससे ऊपर की ओर बल पैदा होता है, और बीम इन बलों के कारण झुकने का विरोध करता है। वे इमारतों में फर्श बीम से लेकर पुल और क्रेन गर्डर्स तक विभिन्न अनुप्रयोगों में पाई जाती हैं।

3. स्थिर बीम

स्थिर बीम ऐसी बीम होती है जो दोनों सिरों पर मजबूती से स्थिर और नियंत्रित होती है। इस प्रकार की बीम अपने सहारे पर रोटेट होने से रोकती है और झुकने वाले गुरुत्व का विरोध करने में अत्यधिक प्रभावी होती है। फिक्स्ड बीम का उपयोग आमतौर पर मल्टी-स्पैन पुलों और बड़ी इमारतों जैसी निरंतर संरचनाओं में किया जाता है।

4. लटकते हुए बीम

एक ओवरहैंगिंग बीम की विशेषता यह होती है कि उसके एक या दोनों सिरे उसके सहारे से आगे तक फैले होते हैं। यह अतिरिक्त विस्तार एक ओवरहैंग बनाता है, जो डिज़ाइन की आवश्यकताओं के आधार पर लंबाई में भिन्न हो सकता है। ओवरहैंगिंग बीम का उपयोग उन स्थितियों में किया जाता है जहां निर्माण के लिए एक विस्तारित मंच की आवश्यकता होती है, जैसे कि छतरियां या बालकनी।

5. सतत बीम

सतत बीम कई बीमों का एक संयोजन होता है जो कई सहारों पर एक अखंड विस्तार बनाने के लिए एक साथ जुड़े हुए होते हैं। सतत बीम का प्राथमिक लाभ भार को अधिक समान रूप से वितरित करने, झुकने वाले गुरुत्व को कम करने और समग्र संरचनात्मक स्थिरता में सुधार करने की उनकी क्षमता होती है। इनका उपयोग आमतौर पर बड़ी ओपनिंग वाले पुलों और संरचनाओं में किया जाता है।

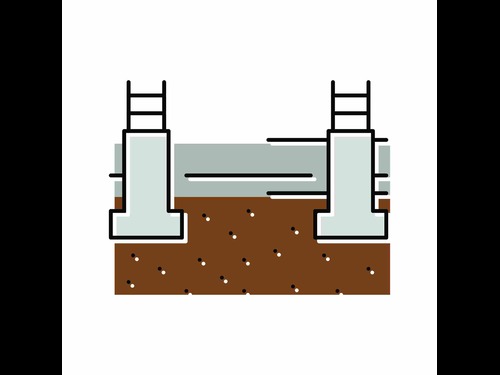

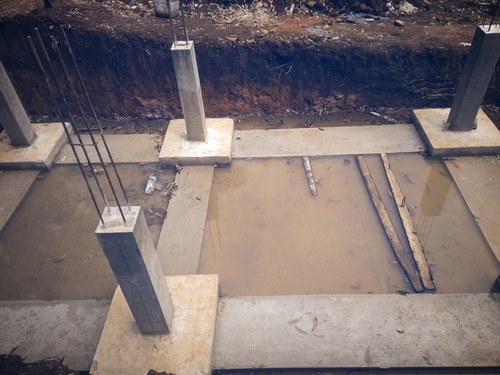

6. प्लिंथ बीम

प्लिंथ बीम एक प्रबलित कंक्रीट बीम होती है जो किसी इमारत के जमीनी स्तर पर सभी स्तंभों को जोड़ने के लिए बनाई जाती है। इसका उद्देश्य इमारत के लिए एक स्थिर मंच प्रदान करना और संरचना के विभेदक जमाव (डिफरेंशियल सेटलमेंट) को रोकना है। वे मिट्टी के कटाव, भूकंप और अन्य भूकंपीय गतिविधियों वाले क्षेत्रों में आवश्यक होती हैं।

अक्सर पूछे जाने वाले प्रश्न

1. सबसे मजबूत बीम का प्रकार कौन सा है?

बीम के प्रकार की ताकत सामग्री और डिज़ाइन जैसे कारकों पर निर्भर करती है। आम तौर पर, स्टील सुदृढीकरण वाले बीम उत्कृष्ट ताकत और भार वहन की क्षमता प्रदान करते हैं, जो उन्हें निर्माण के लिए सबसे मजबूत विकल्पों में से एक बनाता है। अपनी परियोजना के लिए सबसे उपयुक्त बीम प्रकार का निर्धारण करने के लिए किसी इंजीनियर से परामर्श लेना बेहतर होगा।

2. किस प्रकार की बीम किफायती होती है?

छोटे से मध्यम अवधि की संरचनाओं के लिए सरल समर्थित बीम को अक्सर सबसे किफायती विकल्प माना जाता है। इन्हें बनाना आसान है और अन्य प्रकार के बीमों की तुलना में कम सामग्री की आवश्यकता होती है।

3. क्या बीम और खंभे एक जैसे होते हैं?

नहीं, बीम और खंभे (जिन्हें कॉलम भी कहा जाता है) समान नहीं हैं। बीम क्षैतिज या ढलान वाले सदस्य होते हैं जो भार सहन करते हैं और इसे सहारे में स्थानांतरित कर देते हैं, जबकि खंभे या स्तंभ लंबवत सदस्य होते हैं जो बीम को सहारा देते हैं और भार को नींव तक ले जाते हैं।

4. बीम के बीच न्यूनतम दूरी कितनी होती है?

बीम के बीच न्यूनतम दूरी विशिष्ट निर्माण डिजाइन और लोड आवश्यकताओं पर निर्भर करती है। हालाँकि, ज्यादातर मामलों में, इंजीनियरों का लक्ष्य पर्याप्त संरचनात्मक स्थिरता सुनिश्चित करने के लिए बीम के बीच लगभग 3 मीटर की न्यूनतम दूरी रखना होता है।

5. बीम के लिए सर्वोत्तम कंक्रीट मिश्रण का अनुपात क्या होता है?

बीम के लिए कंक्रीट मिश्रण का अनुपात संरचना की ताकत और स्थायित्व की आवश्यकताओं पर निर्भर करता है। आम तौर पर, आवासीय और वाणिज्यिक भवनों में बीम के लिए 1 भाग सीमेंट, 2 भाग रेत और 3 भाग समुच्चय के अनुपात वाले मिश्रण का उपयोग किया जाता है।
