கட்டுமானத்தில், ஒரு பீம் கட்டமைப்பு என்பது செங்குத்து பாரங்கள், ஷியர் ஃபோர்ஸ்கள் மற்றும் வளையும் அசைவுகளைத் தாங்கும் முக்கியமான பாரம் தாங்கும் கூறுகளைக் குறிக்கிறது. வழக்கமாக, பீம்கள் என்பது அவற்றின் மீதுள்ள பாரத்தைப் பரவச்செய்யும் வகையில், இரண்டு அல்லது அதற்கு மேல் உள்ள சப்போர்ட்களில் உள்ள கிடைமட்டமான அல்லது சரிவான உறுப்பினர்களாகும். அவற்றின் முதன்மையான செயல்பாடு, பாரங்களைச் சப்போர்ட்களுக்குக் கடத்தி, சமநிலையைப் பராமரித்து, கட்டமைப்பு அதன் எடையால் அல்லது வெளிப்புற ஃபோர்ஸ்களால் நிலைகுலைவதிலிருந்து தடுப்பதாகும்.
கட்டிடங்கள், பாலங்கள், ரூஃப்கள் மற்றும் மற்ற பல்வேறு கட்டமைப்புகளில் பீம்கள் முக்கியமாகப் பயன்படுத்தப்படுகின்றன. ஏற்ற பீம் வகைகளைத் தேர்வு செய்வது கட்டமைப்பின் குறிப்பிட்ட தேவைகள் மற்றும் வடிவமைப்பைச் சார்ந்ததாகும்.

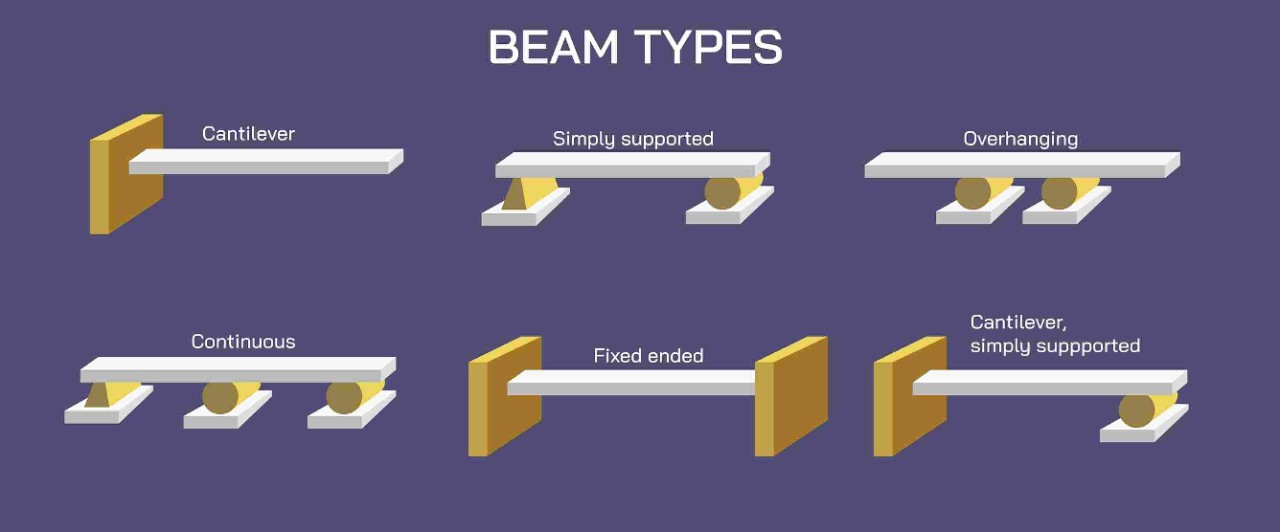

வெவ்வேறு தேவைகளுக்கு ஏற்ற பல்வேறு வகை பீம்களை பொறியாளர்கள் மற்றும் கட்டிடக் கலைஞர்கள் உருவாக்கியுள்ளார்கள். மிகவும் பொதுவான சிலவற்றைக் காண்போம்:

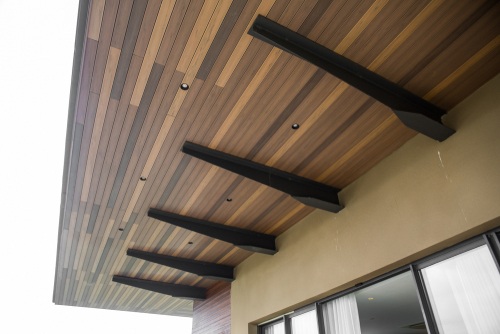

கன்டிலிவர் பீம் என்பது ஒரு முனையில் நங்கூரமிடப்பட்டு, மற்றொரு முனையில் ஃப்ரீயாக கிடைமட்டமாக நீளும் ஒரு தனித்துவமான பீம் வகை ஆகும். இந்த வடிவமைப்பு, நீண்டிருக்கும் முனையில் சப்போர்ட் இல்லாத இடைவெளியில் கூடுதல் சப்போர்ட்டுக்கான தேவை இல்லாமல் பாரங்களைச் சுமக்க அனுமதிக்கிறது. இந்த பீம்கள் பொதுவாக பால்கனிகள் மற்றும் பாலங்கள் போன்ற கட்டமைப்புகளில் பயன்படுத்தப்படுகின்றன.

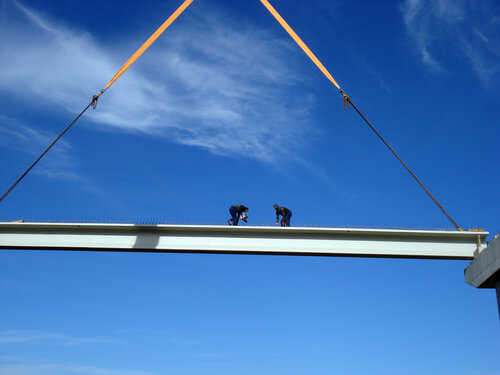

எளிமையான மற்றும் மிகவும் பொதுவாகப் பயன்படுத்தப்படும் பீம் வகை சிம்ப்ளி சப்போர்டட் பீம்கள் ஆகும். பெயருக்கேற்ப, இது இரு முனைகளிலும் சப்போர்ட் செய்யப்பட்டு அதன் இடைவெளி முழுவதும் பாரங்களைத் தாங்கிச் செல்கிறது. எடை சப்போர்ட்களுக்குக் கடத்தப்படுகிறது, மேல்நோக்கு விசை உருவாக்கப்படுகிறது மற்றும் இந்த விசைகளால் ஏற்படும் வளைதலை பீம் தாங்குகிறது. அவை கட்டிடங்களில் உள்ள ஃப்ளோர் பீம்கள் முதல் பாலங்கள் மற்றும் கிரேன் கிர்டர்கள் வரைப் பல்வேறு பயன்பாடுகளில் காணப்படுகிறது.
ஃபிக்ஸ் செய்யப்பட்ட பீம்கள் என்பது இரு முனைகளிலும் உறுதியாக ஃபிக்ஸ் செய்யப்பட்ட பீம் ஆகும். இந்த வகை பீம் அதன் சப்போர்ட்களில் சுழற்சியைத் தடுக்கிறது மற்றும் வளையும் அசைவுகளைத் தாங்குவதில் மிகவும் திறன்மிக்கதாக உள்ளது. ஃபிக்ஸ் செய்யப்பட்ட பீம்கள் பொதுவாக மல்டி-ஸ்பான் பாலங்கள் மற்றும் பெரிய கட்டிடங்கள் போன்ற தொடர்ச்சியான கட்டமைப்புகளில் பயன்படுத்தப்படுகின்றன.
ஓவர்ஹாங்கிங் பீம் என்பது ஒன்று அல்லது இரண்டு முனைகளும் அதன் சப்போர்ட்களைத் தாண்டி நீள்வதாகும். இந்த கூடுதல் நீட்சி ஒரு ஓவர்ஹாங்கை உருவாக்குகிறது, கட்டமைப்பு தேவைகளைச் சார்ந்து இதன் நீலம் மாறுபடலாம். கட்டுமானத்தில் கனோபிகள் அல்லது பால்கனிகள் போன்ற நீட்டப்பட்ட தளம் தேவைப்படும் சூழ்நிலைகளில் ஓவர்ஹாங்கிங் பீம்கள் பயன்படுத்தப்படுகின்றன.
தொடர்ச்சியான பீம்கள் என்பது பல சப்போர்ட்கள் மீது தொடர்ச்சியாக ஒன்றாக இணைக்கப்பட்டுள்ள பல பீம்களின் கூட்டமைப்பு ஆகும். தொடர்ச்சியான பீம்களின் முதன்மையான நன்மை, பாரங்களைச் சமச்சீராகப் பரப்பி, வளையும் அசைவுகளைக் குறைத்து, ஒட்டுமொத்த கட்டமைப்பு நிலைத்தன்மையை மேம்படுத்தும் திறன் ஆகும். அவை பெரிய திறப்புகள் உள்ள பாலங்கள் மற்றும் கட்டமைப்புகளில் பொதுவாகப் பயன்படுத்தப்படுகின்றன.

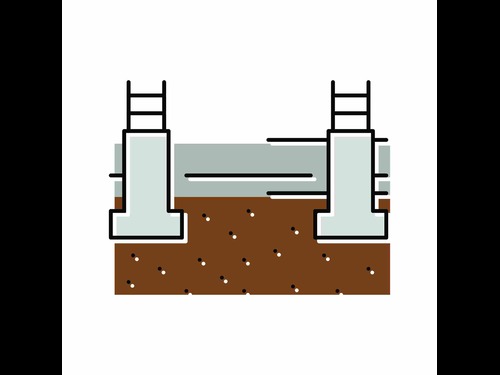

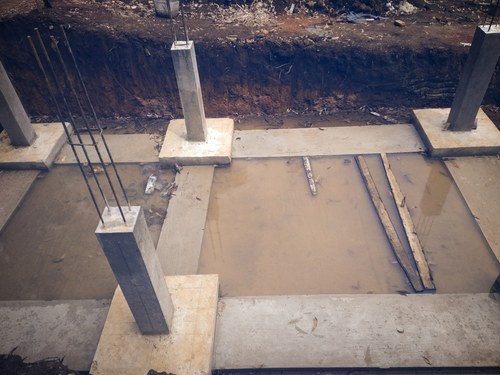

ப்லின்த் பீம் என்பது அனைத்து தூண்களையும் இணைக்கும் வகையில், கட்டிடத்தின் நில மட்டத்தில் கட்டப்படும் வலுவூட்டப்பட்ட கான்கிரீட் பீம் ஆகும். கட்டிடத்திற்கு ஒரு நிலையான தளத்தை வழங்கி, கட்டமைப்பின் டிஃப்ரென்ஷியல் செட்டில்மெண்ட்டைத் தடுப்பதே இதன் நோக்கமாகும். இவை மண் அரிப்பு, நிலநடுக்கங்கள் மற்றும் பிற சீஸ்மிக் நடவடிக்கைகள் அதிகமாக உள்ள இடங்களுக்கு அவசியமாகும்.
கட்டுமானத்தில் பீம் என்பது, பல்வேறு கட்டமைப்புகளுக்கான முக்கிய ஆதாரமாக உள்ளது, கட்டமைப்பிற்கு தேவையான வலிமை மற்றும் நீடித்து உழைக்கும் தன்மையை வழங்குகிறது. வெவ்வேறு வகை பீம்கள் மற்றும் அவற்றின் தனித்துவமான பண்புகளைப் புரிந்துகொள்வது, பொறியாளர்கள் மற்றும் கட்டிடக் கலைஞர்கள் பாதுகாப்பான மற்றும் திறன்மிக்க கட்டிடங்கள் மற்றும் பாலங்களை வடிவமைப்பதற்கு முக்கியமானதாகும். பொருத்தமான பீமைக் கவனமாகத் தேர்வு செய்வதன் மூலம், கட்டிடங்கள் மற்றும் பாலங்கள் காலம் கடந்து உயர்ந்து நிற்பதைப் பொறியாளர்கள் உறுதி செய்யலாம்.
ஒரு பீம் வகையின் வலிமையானது, மெட்டீரியல்கள் மற்றும் வடிவமைப்பு போன்ற காரணிகளைச் சார்ந்ததாகும். பொதுவாக, ஸ்டீல் ரீயின்ஃபோர்ஸ்மெண்ட் உள்ள பீம்கள் அற்புதமான வலிமை மற்றும் பாரம் தாங்கும் திறனை வழங்குவதால், அவற்றைக் கட்டுமானத்திற்கான வலிமையான ஆப்ஷனாக்குகிறது. உங்கள் திட்டத்திற்கு ஏற்ற பீம் வகையைத் தீர்மானிக்க ஒரு பொறியாளருடன் கலந்தாலோசிப்பது விரும்பத்தக்கதாகும்.
சிம்ப்ளி சப்போர்டட் பீம்கள், பெரும்பாலும் சிறியது முதல் நடுத்தரமான கட்டமைப்புகள் வரை மிகவும் சிக்கனமான தேர்வாகக் கருதப்படுகிறது. அவற்றைக் கட்டுவது எளிதானதாகும் மற்றும் மற்ற வகை பீம்களுடன் ஒப்பிடும்போது குறைவான மெட்டீரியல்களே தேவைப்படுகிறது.
இல்லை, பீம்களும் தூண்களும் ஒன்றல்ல. பீம்கள் என்பது பாரத்தைத் தாங்கி, அதை சப்போர்ட்களுக்குக் கடத்தும் கிடைமட்ட அல்லது சரிவு உறுப்பினர்கள் ஆகும், ஆதே நேரத்தில், தூண்கள் என்பது பீம்களைத் தாங்கி, பாரத்தை ஃபவுண்டேஷனுக்கு எடுத்துச் செல்லும் செங்குத்து உறுப்பினர்கள் ஆகும்.
பீம்களுக்கு இடையிலான குறைந்தபட்ச தூரம் குறிப்பிட்ட கட்டுமான வடிவமைப்பு மற்றும் பார தேவைகளைச் சார்ந்ததாகும். எனினும், பெரும்பாலான சூழ்நிலைகளில், பொறியாளர்கள் போதுமான கட்டமைப்பு நிலைத்தன்மையை உறுதி செய்வதற்காக பீம்களுக்கு இடையே 3 மீட்டரைக் குறைந்தபட்ச தூரமாக வைப்பார்கள்.
பீம்களுக்கான கான்கிரீட் கலவை விகிதமானது கட்டமைப்பின் வலிமை மற்றும் நீடித்து உழைக்கும் தேவைகளைச் சார்ந்துள்ளது. பொதுவாக, 1 பகுதி சிமெண்ட், 2 பகுதிகள் மணல் மற்றும் 3 பகுதிகள் அக்ரிகேட் விகிதத்தில் உள்ள கலவையானது குடியிருப்பு மற்றும் வணிக கட்டிடங்களில் பொதுவாக பீம்களுக்காகப் பயன்படுத்தப்படுகிறது.
