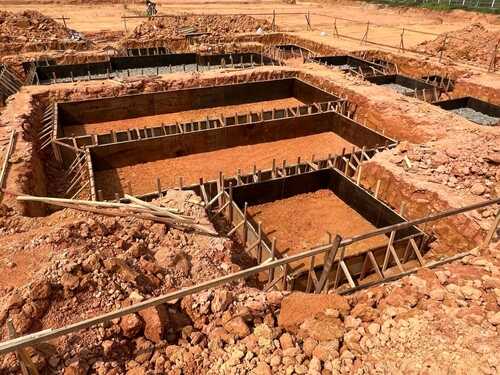

ലളിതമായി പറഞ്ഞാൽ, ഒരു കെട്ടിടത്തിന്റെ താഴത്തെ ഭാഗങ്ങളാണ് ഫൂട്ടിംഗുകൾ, ഒരു പ്രശ്നവുമില്ലാതെ തറയ്ക്ക് അതിനെ പിടിച്ചുനിർത്താൻ കഴിയുന്ന വിധത്തിൽ അത് ഭാരം തുല്യമായി വിന്യസിക്കുന്നു. കെട്ടിടങ്ങൾ താഴുകയോ ചെരിയുകയോ തകരുകയോ ചെയ്യുന്നതിൽ നിന്ന് തടയുന്ന നിർമ്മാണ രംഗത്തെ അജ്ഞാത നായകന്മാരായി നിങ്ങൾക്ക് അവയെ കാണക്കാക്കാം. മിക്കപ്പോഴും, അവ കോൺക്രീറ്റ് പോലെയുള്ള കടുപ്പമേറിയ വസ്തുക്കളാൽ നിർമ്മിച്ചവയാണ്, ചുവരുകളോ തൂണുകളോ പോലെ ഏറ്റവും പിൻബലം ആവശ്യമുള്ള ഒരു കെട്ടിടത്തിന്റെ ഭാഗങ്ങൾക്കടിയിൽ, മണ്ണിനടിയിൽ അവ മറഞ്ഞുകിടക്കുന്നു.
ഭാരം വന്യസിക്കുന്നതിലൂടെ, കോൺക്രീറ്റിന്റെ വ്യത്യസ്ത അടിസ്ഥാന ഫൂട്ടിംഗ് തരങ്ങൾ അസന്തുലിതമായ സെറ്റിൽമെന്റ് ഒഴിവാക്കാൻ സഹായിക്കുന്നു. ഒരു കെട്ടിടത്തിന്റെ ഒരു ഭാഗം മറ്റുള്ളവയേക്കാൾ കൂടുതൽ താഴുമ്പോഴാണ് സെറ്റിൽമെന്റ് ഉണ്ടാകുന്നത്, കാരണം, താഴത്തെ നിലം അതിന്റെ ഭാരം തുല്യമായി താങ്ങിനിർത്തുന്നില്ല. കോൺക്രീറ്റിൽ വിള്ളലുകൾ സംഭവിക്കുകയോ അല്ലെങ്കിൽ ചിലപ്പോൾ നിർഭാഗ്യവശാൽ കെട്ടിടം തകർന്നുവീഴുകയോ പോലെയുള്ള പ്രശ്നങ്ങൾ ഉണ്ടായേക്കാം. കെട്ടിടത്തിന്റെ ഫൂട്ടിംഗുകൾ അവ സ്ഥിതിചെയ്യുന്ന നിലത്തിന്റെ തരം മനസ്സിൽ കണ്ടുകൊണ്ടാണ് ഡിസൈൻ ചെയ്യുന്നത്, കാരണം എല്ലാ മണ്ണും ഒരുപോലെയല്ല, ചില തരം മണ്ണുകൾക്ക് അവയിൽ പിടിച്ചുനിർത്താൻ കൂടുതൽ ബലപ്പെടുത്തൽ വേണം. ചുരുക്കത്തിൽ, ഫൂട്ടിംഗുകൾ കെട്ടിടങ്ങളെ ശക്തവും സ്ഥിരതയുള്ളതുമായി നിലനിർത്തുന്നു.
നിർമ്മാണ പദ്ധതികളുടെ ദീർഘകാല പ്രതിരോധവും സ്ഥിരതയും ഉറപ്പാക്കുന്നതിന്, വിവിധ തരത്തിലുള്ള ഭൂമിശാസ്ത്രപരവും ഘടനാപരവുമായ സ്ഥലപരമായ പ്രശ്നങ്ങൾ പരിഹരിച്ചുകൊണ്ട് അടിസ്ഥാന ഫൂട്ടിംഗിന്റെ ഓരോ തരവും ഒരു നിർദ്ദിഷ്ട ഉദ്ദേശ്യം നിറവേറ്റുന്നു.
നിർമ്മാണത്തിലെ ഏറ്റവും സാധാരണമായ ഫൂട്ടിംഗുകൾ നോക്കിയാൽ, വിസ്തൃതമായ ഫൂട്ടിംഗുകൾ ഓരോ തൂണുകൾക്കും അല്ലെങ്കിൽ പോസ്റ്റുകൾക്കും സുസ്ഥിരമായ അടിസ്ഥാനം നൽകുന്നു. അവ കെട്ടിടത്തിന്റെ ഭാരം ഒരു വലിയ പ്രദേശത്തേക്ക് വ്യാപിപ്പിക്കുകയും സെറ്റിൽമെന്റിന്റെ അപകടസാധ്യത കുറയ്ക്കുകയും ചെയ്യുന്നു.

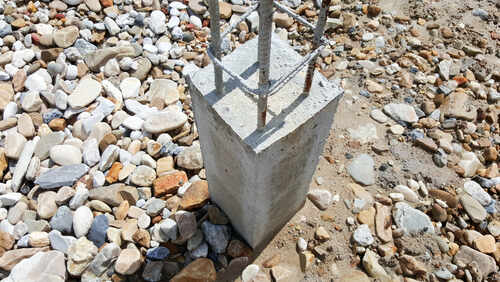

ഇവ പ്രാഥമികമായി ഒറ്റയായ തൂണുകൾക്കോ പോസ്റ്റുകൾക്കോ ഉപയോഗിക്കുന്നു. ഓരോ തൂണിന്റെയും ഭാരം നിലത്തേക്ക് പ്രത്യേകം സപ്പോർട്ട് ചെയ്യുകയും വിഭജിക്കുകയും ചെയ്യുന്ന ഒരൊറ്റ അടിസ്ഥാനമായി അവ നിലകൊള്ളുന്നു, ഇത് തൂണുകൾ തമ്മിൽ അകലമുള്ള സ്ഥലങ്ങളിൽ അനുയോജ്യമാണ്.

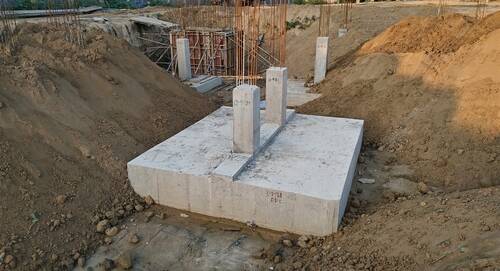

അടുത്തടുത്തുള്ള തൂണുകളോ പ്രോപ്പർട്ടിയുടെ അതിരുകളോ കാരണം സ്ഥലപരിമിതികളുള്ള ഇടങ്ങളിൽ, സംയുക്ത ഫൂട്ടിംഗുകൾ ഉപയോഗിക്കുന്നു. ഈ അടിസ്ഥാന ഫൂട്ടിംഗ് തരങ്ങൾ ഒന്നിലധികം തൂണുകളെ സപ്പോർട്ട് ചെയ്യുന്നു, അവയുടെ മൊത്തം ഭാരം ഫലപ്രദമായി വിന്യസിക്കുന്നു.

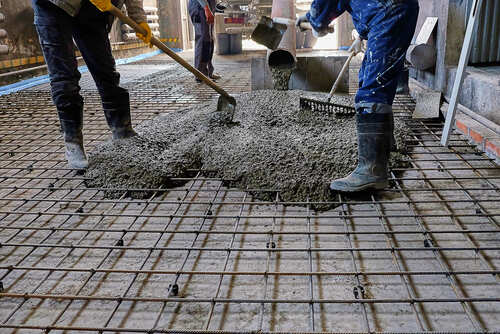

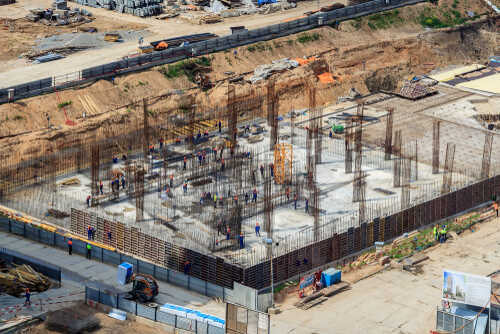

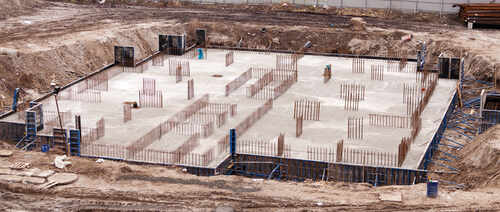

കനത്ത ഭാരം വഹിക്കുന്ന വലിയ കെട്ടിടങ്ങൾക്ക് അനുയോജ്യമാണിത്. മാറ്റ് ഫൗണ്ടേഷനുകൾ വിപുലമായ പിന്തുണ നൽകുന്നു, അടിയിലുള്ള മണ്ണിന്റെ ഏതെങ്കിലും ഒരു ഭാഗത്ത് അമിതമായ മർദ്ദം വരാതിരിക്കുന്നതിന് കെട്ടിടത്തിന്റെ മുഴുവൻ ഭാരവും തുല്യമായി വിന്യസിക്കുന്നു.
ഉപരിതലത്തിനടുത്തുള്ള മണ്ണിന് കെട്ടിടത്തെ സപ്പോർട്ട് ചെയ്യാനാവശ്യമായ ഉറപ്പില്ലാത്തപ്പോൾ, ആഴത്തിലുള്ള ഫൂട്ടിംഗുകൾ വേണ്ടിവരുന്നു. നിലത്തേക്ക് ആഴത്തിൽ കുഴിച്ചിറങ്ങുകയും കൂടുതൽ ദൃഢതയുള്ള മണ്ണിലോ പാറയടുക്കുകളിലോ എത്തിച്ചേരുകയും ചെയ്യുന്ന തരത്തിലുള്ള ഒരു അടിസ്ഥാന ഫൂട്ടിംഗാണ് ഇത്.

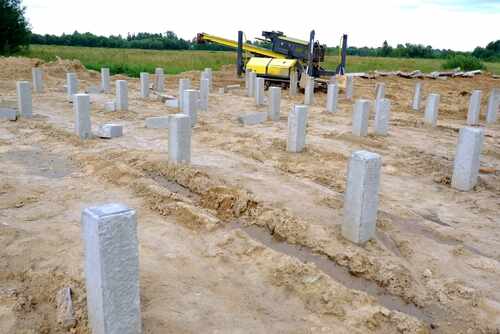

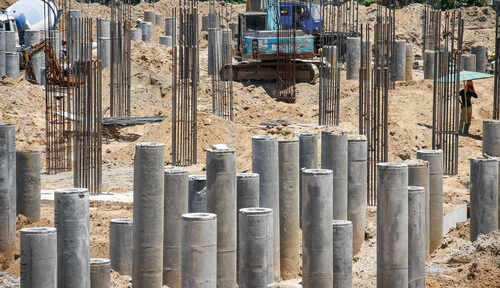

ഇവയിൽ ആഴത്തിലേക്ക് കുഴിച്ചിറക്കിയതോ പിരിച്ചിറക്കിയതോ ആയ നീളമുള്ളതും ലോലവുമായ തൂണുകൾ ഉൾപ്പെട്ടിരിക്കുന്നു. ദുർബലമായ ഉപരിതല പാളികളെ മറികടന്ന് മണ്ണിന്റെയോ പാറയുടെയോ ആഴമേറിയതും കൂടുതൽ സ്ഥിരതയുള്ളതുമായ പാളികളിലേക്ക് കെട്ടിട ഭാരങ്ങൾ വിന്യസിക്കാൻ പൈൽ ഫൗണ്ടേഷനുകൾ ഉപയോഗിക്കുന്നു.
നിലത്തേക്ക് ആഴത്തിൽ കുഴിച്ച് അതിന്റെ ഫലമായുണ്ടാകുന്ന ശൂന്യഭാഗങ്ങൾ കോൺക്രീറ്റ് അല്ലെങ്കിൽ ബലപ്പെടുത്തുന്ന മറ്റ് വസ്തുക്കൾ ഉപയോഗിച്ച് നിറച്ചാണ് ഇത് ഉണ്ടാക്കുന്നത്. ഉപരിതല മണ്ണിന് നൽകാൻ കഴിയാത്ത, ആഴത്തിലുള്ളതും സുസ്ഥിരവുമായ സപ്പോർട്ട് ആവശ്യമുള്ള കെട്ടിടങ്ങൾക്ക് ഈ അടിത്തറ അനുയോജ്യമാണ്.
കോൺക്രീറ്റ് ഇടമുറിയാതെ ഇട്ടുകൊടുക്കുന്നതിനാൽ ഭാരം വഹിക്കുന്ന ചുവരുകൾക്ക് മുഴുവനായും തൂണുകളുടെ വിന്യാസത്തിനും അടിസ്ഥാന സപ്പോർട്ട് ലഭിക്കുന്നു. കെട്ടിടത്തിന്റെ പരിധിയിൽ ഭാരം തുല്യമായി വിന്യസിക്കുന്നുവെന്ന് സ്ട്രിപ്പ് ഫൂട്ടിംഗുകൾ ഉറപ്പാക്കുന്നു.

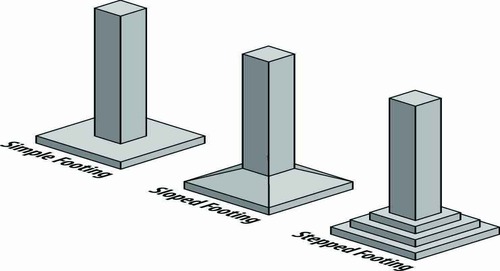

ചെരിവുള്ള പ്രദേശങ്ങളിൽ നിർമ്മാണത്തിൽ ഉപയോഗിക്കുന്ന സ്റ്റെപ്പ്ഡ് ഫൂട്ടിംഗുകളുടെ നിരപ്പിനെ ചെരിവുമായി പൊരുത്തപ്പെടുത്തുന്നു. നിർമ്മാണത്തിൽ ഇത്തരത്തിലുള്ള ഫൂട്ടിംഗ്, കെട്ടിടത്തിന്റെ കെട്ടുറപ്പും വ്യത്യസ്ത ഉയരങ്ങളിലുടനീളം ഭാര വിന്യാസവും നിലനിർത്തുന്നു.
5) ചെരിവുള്ള ഫൂട്ടിംഗുകൾ
പ്രദേശത്തിന്റെ സ്വാഭാവിക ചെരിവുമായി പൊരുത്തപ്പെടുത്തുന്നതിനോ അല്ലെങ്കിൽ എതിർ പ്രവർത്തനം നടത്തുന്നതിനോ പ്രത്യേകം രൂപകൽപ്പന ചെയ്തിരിക്കുന്ന ചെരിവുള്ള ഫൂട്ടിംഗുകൾ, ഒരു അടിസ്ഥാന ഫൂട്ടിംഗ് തരമാണ്, ഇത് നിലത്തിന്റെ അവസ്ഥയുമായി പൊരുത്തപ്പെടുന്നതിന് ഫൂട്ടിംഗുകളുടെ കോൺ ക്രമീകരിച്ച് സ്ഥിരത വർദ്ധിപ്പിക്കുന്നു, ഭാരം ഉചിതമായി കൈമാറ്റം ചെയ്യപ്പെടുന്നു.
രണ്ട് വ്യത്യസ്ത ഫൂട്ടിംഗുകളെ ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്ന സ്ട്രാപ്പ് ഫൂട്ടിംഗുകൾ, ബന്ധിപ്പിച്ചിരിക്കുന്ന ഫൂട്ടിംഗുകൾക്കിടയിൽ സ്ഥാപിച്ചിരിക്കുന്ന നിർമ്മാണ ഘടകങ്ങളെ ബലപ്പെടുത്തുകയും പിന്തുണയ്ക്കുകയും ചെയ്യുന്ന ശക്തിപ്പെടുത്തുന്ന ഒരു പാലമായി പ്രവർത്തിക്കുന്നു.
തറനിരപ്പിലോ തൊട്ടുതാഴെയോ സ്ഥിതിചെയ്യുന്ന ബലപ്പെടുത്തിയ കോൺക്രീറ്റ് ബീമുകൾ, ചുവരുകൾക്കോ മറ്റ് നിർമ്മാണ ഘടകങ്ങൾക്കോ ശക്തമായ തിരശ്ചീന പിന്തുണ നൽകുന്നു. മണ്ണിലേക്ക് നേരിട്ട് കൈമാറ്റം ചെയ്യപ്പെടുന്ന ഭാരം ക്രമീകരിക്കുകയും കുറയ്ക്കുകയും ചെയ്യുന്ന നിർമ്മാണത്തിലെ ഒരു തരം ഫൂട്ടിംഗ് ആണ് ഗ്രേഡ് ബീമുകൾ.
മഞ്ഞുവീഴ്ച മൂലമുള്ള നാശനഷ്ടങ്ങളെ പ്രതിരോധിക്കാൻ പ്രത്യേകമായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്ന ഇവ, ഒന്നുകിൽ മഞ്ഞുപാളിയുടെ താഴെയായി വ്യാപിച്ചുകിടക്കുന്ന അല്ലെങ്കിൽ ഇൻസുലേഷൻ ഉൾപ്പെടെയുള്ള ഒരു അടിസ്ഥാന ഫൂട്ടിംഗ് തരമാണ്, തണുത്തുറഞ്ഞ കാലാവസ്ഥയിൽ നിന്ന് കെട്ടിടത്തെ സംരക്ഷിക്കാനാണിത്.
നിർമ്മാണ പദ്ധതികളുടെ അടിസ്ഥാനം ഫൂട്ടിംഗുകൾ ആണ്, കൂടാതെ കെട്ടിടങ്ങളുടെ ദൃഢതയും ഈടുനിൽപ്പും ഉറപ്പാക്കുന്ന നിരവധി നിർണായക പ്രവർത്തനങ്ങൾക്ക് വിവിധ ഫൂട്ടിംഗ് തരങ്ങൾ സഹായിക്കുന്നു. ഘടന, പാരിസ്ഥിതിക സാഹചര്യങ്ങൾ, മണ്ണിന്റെ സവിശേഷതകൾ എന്നിവയെ ആശ്രയിച്ച് അവയുടെ ഉപയോഗം വ്യത്യാസപ്പെടുന്നു. നിർമ്മാണത്തിൽ ഫൂട്ടിംഗുകൾ വഹിക്കുന്ന പ്രധാന പങ്കുകൾ ചുവടെ കൊടുക്കുന്നു:
വിവിധ തരം അടിസ്ഥാന ഫൂട്ടിംഗുകളുടെ പ്രാഥമിക പ്രവർത്തനം കെട്ടിടത്തിന്റെ മുകളിലോട്ടുള്ള ഭാരം താഴെ തറയിലുടനീളം തുല്യമായി വിഭജിക്കുക എന്നതാണ്. മണ്ണിൽ ഏതെങ്കിലും ഒരു ഭാഗത്ത് കെട്ടിടം അമിത മർദ്ദം ചെലുത്തുന്നില്ലെന്ന് ഇത് ഉറപ്പാക്കുന്നു, ഇത് അസന്തുലിതമായി സെറ്റ് ആകാനോ അടിത്തറയ്ക്ക് തകരാർ സംഭവിക്കുന്നതിനോ ഇടയാക്കിയേക്കാം.
വ്യത്യസ്ത തരം മണ്ണുകൾക്ക് ഭാരം താങ്ങാനുള്ള കഴിവും വ്യത്യസ്തമായിരിക്കും. ഈ അവസ്ഥകൾക്ക് ചേർച്ചയിൽ കെട്ടിടങ്ങളെ പൊരുത്തപ്പെടുത്തുന്നതിനാണ് ഫൂട്ടിംഗുകൾ ഡിസൈൻ ചെയ്തിരിക്കുന്നത്, അതനുസരിച്ച് കൂടുതൽ ഉറപ്പുള്ള മണ്ണിന്റെ പാളികളിലേക്ക് കുഴിച്ചിറങ്ങി ആഴത്തിലുള്ള ഫൂട്ടിംഗ് സ്ഥാപിക്കണോ അതോ അധികം ആഴമില്ലാതെ വിസ്തൃതമായി ഫൂട്ടിംഗ് ഇടണോ എന്ന് തീരുമാനിക്കാവുന്നതാണ്.
കെട്ടിടത്തിന്റെ ഭാരം തുല്യമായി വിഭജിക്കപ്പെടുന്നതിലൂടെ, അമിതമായ സെറ്റിൽമെന്റ് അല്ലെങ്കിൽ കെട്ടിടങ്ങളുടെ താഴ്ന്നുപോകൽ ഫൂട്ടിംഗുകൾ തടയുന്നു. മൃദുവായതോ ഉറപ്പില്ലാത്തതോ ആയ മണ്ണുള്ള സ്ഥലങ്ങളിൽ ഇത് പ്രത്യേകിച്ചും പ്രധാനമാണ്, അവിടെ ശരിയായ ഫൂട്ടിംഗുകളില്ലാത്ത കെട്ടിടങ്ങൾ ചെരിയുകയോ തകരുകയോ നിലംപൊത്തുകയോ ചെയ്തേക്കാം.
കെട്ടിടത്തിന്റെ അടിത്തറയിലുള്ള ഫൂട്ടിംഗുകൾ നിശ്ചലമായ ഭാരത്തെ സപ്പോർട്ട് ചെയ്യുക മാത്രമല്ല, കാറ്റ്, ഭൂകമ്പം, വെള്ളപ്പൊക്കം തുടങ്ങിയ പ്രകൃതി ശക്തികൾക്കെതിരെ നിലയുറച്ചുനിൽക്കാൻ കെട്ടിടങ്ങളെ സഹായിക്കുകയും ചെയ്യുന്നു. ശരിയായി ഡിസൈൻ ചെയ്ത അടിസ്ഥാന ഫൂട്ടിംഗുകൾ, കെട്ടിടങ്ങൾക്ക് ഇളക്കമോ തകർച്ചയോ സംഭവിക്കാതെ പിടിച്ചുനിൽക്കാൻ കഴിയുമെന്ന് ഉറപ്പാക്കുന്നു.
ഭൂഗർഭ ജലത്തിൽ നിന്നോ മഴയിൽ നിന്നോ ഉള്ള ഈർപ്പം തട്ടാതെ സുപ്രധാനമായ കെട്ടിട ഘടകങ്ങളെ സംരക്ഷിച്ചുകൊണ്ട് കെട്ടിടങ്ങളുടെ അടിസ്ഥാന തലം ഉയർത്താൻ ഫൂട്ടിംഗുകൾക്ക് കഴിയും. ജലം കൊണ്ടുള്ള ദോഷവും മോൾഡിന്റെ അപകടം അല്ലെങ്കിൽ ഘടനാപരമായ ശക്തിക്ഷയം എന്നിവയുമായി ബന്ധപ്പെട്ട അപകടസാധ്യത തടയാനും ഇത് പ്രത്യേകിച്ചും ഗുണകരമാണ്.
അടിസ്ഥാന ചുവരുകൾ, തൂണുകൾ അല്ലെങ്കിൽ സ്ലാബുകൾ പോലുള്ള കൂടുതൽ കെട്ടിട ഘടകങ്ങളുടെ നിർമ്മാണത്തിന് ഫൂട്ടിംഗുകൾ കൊടുക്കുന്നു. കെട്ടിടത്തിന്റെ മൊത്തത്തിലുള്ള കെട്ടുറപ്പിന് അത്യന്താപേക്ഷിതമായ ഈ ഘടകങ്ങൾ സുരക്ഷിതമായി ഉറപ്പിക്കുകയും വിന്യസിക്കുകയും ചെയ്യുന്നുവെന്ന് അവ ഉറപ്പാക്കുന്നു.
കുന്നിൻപുറങ്ങളിൽ അല്ലെങ്കിൽ ചെരിവുള്ള സ്ഥലങ്ങളിൽ, പടികളോ അല്ലെങ്കിൽ ചെരിവുള്ള ഫൂട്ടിംഗുകളോ പോലുള്ള നിർദ്ദിഷ്ട അടിസ്ഥാന ഫൂട്ടിംഗ് തരങ്ങൾ, കെട്ടിടങ്ങൾക്കായി നിരപ്പായ പ്ലാറ്റ്ഫോമുകൾ സൃഷ്ടിക്കാൻ സഹായിക്കുന്നു. ചെരിഞ്ഞ കോണിന്റെ കുറവ് നികത്തിക്കൊണ്ട് ചെരിവുള്ള സ്ഥലങ്ങളിൽ സുരക്ഷിതമായ നിർമ്മാണത്തിന് അവ അനുവദിക്കുന്നു, കാലങ്ങൾ കഴിഞ്ഞാലും കെട്ടിടത്തെ സുസ്ഥിരമായും ലെവലുള്ളതുമായും നിലനിർത്തുന്നുവെന്ന് ഉറപ്പാക്കുകയും ചെയ്യുന്നു.
സുരക്ഷ, സ്ഥിരത, ഈടുനിൽപ്പ് എന്നിവയ്ക്കുള്ള മിനിമം ആവശ്യകതകൾ എടുത്തുകാണിക്കുന്ന പ്രാദേശിക ബിൽഡിംഗ് കോഡുകൾക്കും മാനദണ്ഡങ്ങൾക്കും അനുസൃതമായാണ് കെട്ടിട നിർമ്മാണത്തിലെ ഫൂട്ടിംഗുകൾ ഡിസൈൻ ചെയ്തിരിക്കുന്നത്. പ്രതീക്ഷിക്കുന്ന ഭാരത്തെയും പാരിസ്ഥിതിക സാഹചര്യങ്ങളെയും ചെറുക്കാനും താമസക്കാരുടെയും പൊതുജനങ്ങളുടെയും ക്ഷേമം പരിരക്ഷിക്കാനുമായി കെട്ടിടങ്ങൾ നിർമ്മിക്കുന്നുവെന്ന് ഇത് ഉറപ്പാക്കുന്നു.
പ്രധാനപ്പെട്ട പ്രവർത്തനങ്ങളും വ്യത്യസ്ത അടിസ്ഥാന ഫൂട്ടിംഗ് തരങ്ങളും പ്രയോഗങ്ങളും മനസിലാക്കേണ്ടത് അത്യാവശ്യമാണ്, കാരണം ഈ ഘടകങ്ങൾ കെട്ടുറപ്പുള്ളതും സുസ്ഥിരവുമായ ഒരു കെട്ടിടം നിർമ്മിക്കുന്നതിനുള്ള ആദ്യപടിയാണ്. നിർമ്മാണത്തിൽ ഫൂട്ടിംഗുകളുടെ ആലോചിച്ചുള്ള രൂപകൽപ്പനയും നടപ്പാക്കലും, സുരക്ഷയും കെട്ടുറപ്പും നൽകുന്ന വീടുകൾക്ക് അടിത്തറയിടുന്നുവെന്നും കാലത്തിന്റെയും പ്രകൃതിയുടെയും പരിശോധനകൾക്കെതിരെ അവ ഉറച്ചുനിൽക്കുമെന്നും ഉറപ്പാക്കാൻ സഹായിക്കുന്നു.
