এলিভেশন প্ল্যান কাকে বলা হয়? এগুলির গুরুত্ব বোঝার একটি সর্বাঙ্গীন গাইড

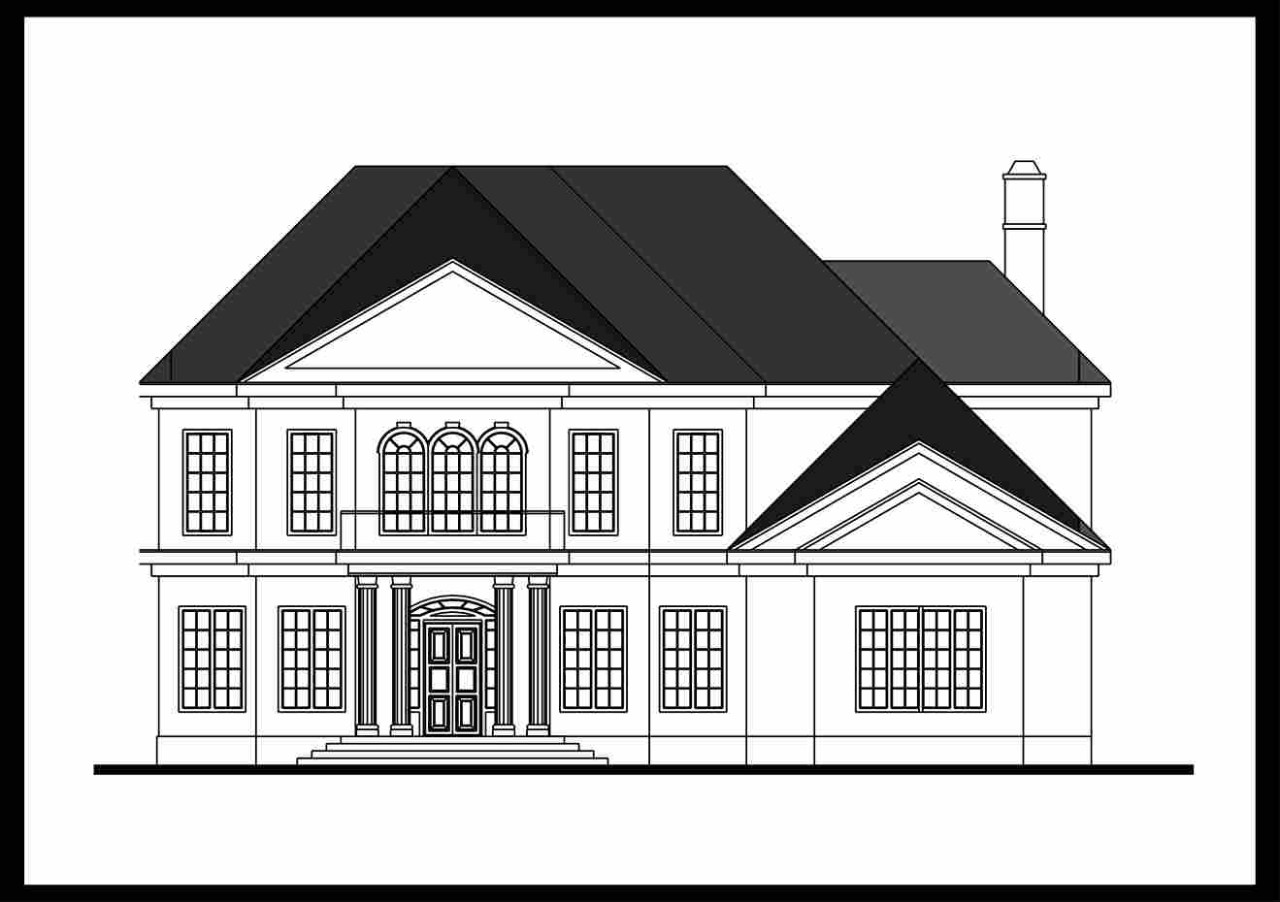

একটি এলিভেশন ড্রয়িং কী কী অন্তর্ভুক্ত?

এলিভেশন ড্রয়িং প্ল্যান তৈরি করতে, বিভিন্ন উপাদান যেমন প্রধান দরজা, জানালা, ছাদের এলাকা, ডাইমেনশন, লেজেন্ডস এবং স্কেল অন্তর্ভুক্ত করা হয়েছে। এই প্ল্যান, সাধারণত চারটি দিকনির্দেশক দেখানোর জন্য তৈরি করা হয়: উত্তর, দক্ষিণ, পূর্ব এবং পশ্চিম। সাধারণত একটি এলিভেশন প্ল্যানে অন্তর্ভুক্ত প্রধান উপাদানগুলি এখানে দেওয়া হল:

1. স্থাপত্য়ের বিশদ বিবরণ

এই প্ল্যানে বিল্ডিংয়ের স্থাপত্য বৈশিষ্ট্যগুলি, যেমন ফসাড ডিজাইন, বাইরের  ফিনিশ, আলংকারিক উপাদান এবং অন্যান্য শোভা বর্ধনকারী বৈশিষ্ট্য যা বিল্ডিংয়ের সার্বিক সৌন্দর্যে অবদান রাখে, দেখানো হয়।

2. ডাইমেনশন

প্ল্যানে, সঠিক মাপজোক এবং ডাইমেনশন অন্তর্ভুক্ত করা হয়েছে, যা নির্মাতাদের ফসাড-এর প্রতিটি উপাদানের সঠিক আকার এবং স্কেল নির্ধারণ করতে দেয়। এই তথ্য নির্মাণের সময় একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

3. স্কেল

আর্কিটেক্ট, বিল্ডার এবং ক্লায়েন্টরা যাতে বিল্ডিংয়ের বিভিন্ন উপাদানের আপেক্ষিক আকার এবং দূরত্ব বুঝতে পারে তার জন্য একটি স্কেল ধরে ড্রয়িং করা হয়।

4. জানালা এবং দরজা

জানালা এবং দরজাগুলির স্থাপনা, আকার এবং স্টাইল এলিভেশন প্ল্যানে চিত্রিত করা হয়, ফলে এই খোলা জায়গাগুলি কীভাবে সামগ্রিক নকশায় অবদান রাখে তার একটি পরিষ্কার ধারণা পাওয়া যায়।

5. ছাদের ডিজাইন

প্ল্যানে ছাদের ডিজাইনও থাকে, যাতে এর ঢাল, স্টাইল এবং চিমনি বা স্কাইলাইটের মতো ছাদের যেকোনও বৈশিষ্ট্যও বিশেষভাবে প্রদর্শন করা হয়। এটি সার্বিক চেহারা কল্পনা করতে সাহায্য করে এবং রুফিং এলিমেন্ট গুলির সঠিক বাস্তবায়ন সুনিশ্চিত করে।

6. ভার্টিকাল/উল্লম্ব উচ্চতা

এলিভেশন ড্রয়িংয়ে কতগুলি তলা, সিলিংয়ের উচ্চতা, এবং রুফলাইন সমেত বিল্ডিংয়ের ভার্টিকাল/উল্লম্ব ডাইমেনশন এবং উচ্চতাও চিত্রিত করে।

7. সমগ্রী সংক্রান্ত তথ্য

প্ল্যানে প্রায়শই এমন সামগ্রী নির্দিষ্ট করা থাকে যা বাইরের জন্য ব্যবহার করা হবে, যেমন ইঁট, পাথর, স্টাকো বা সাইডিং। ফলে, এটি নির্মাণের সময় বিল্ডার এবং ঠিকাদারদের বুঝেশুনে সিদ্ধান্ত নিতে সাহায্য করে।

8. ল্যান্ডস্কেপিং এবং বাইরের বৈশিষ্ট্য

কিছু ক্ষেত্রে, এই প্ল্যানে বাগান, পথ, ড্রাইভওয়ে এবং অন্যান্য বাইরের বৈশিষ্ট্যগুলির মতো ল্যান্ডস্কেপিং এলিমেন্টও অন্তর্ভুক্ত থাকে যা বিল্ডিংয়ের সার্বিক সৌন্দর্যে অবদান রাখে।

বাড়ি নির্মাণের সময় এলিভেশন প্ল্যানের গুরুত্ব

যখন এলিভেশন নির্মাণের কথা ওঠে, তখন এই প্ল্যান উল্লেখযোগ্য গুরুত্ব রাখে। নির্মাণ প্রক্রিয়ায় এলিভেশন প্ল্যান কেন অপরিহার্য তার বিভিন্ন কারণ খুঁজে দেখা যাক:

1.  নির্মাণ করা সহজ

এই প্ল্যান,  বিল্ডিংয়ের বাইরের  বিবরণ, ডাইমেনশন এবং ফিনিশ প্রদর্শন করে একটি ব্লুপ্রিন্ট হিসাবে কাজ করতে পারে। এটি নির্মাণ টীমকে ডিজাইনটি সঠিকভাবে বাস্তবায়ন করতে সাহায্য করে, যার ফলে নির্মাণ প্রক্রিয়া মসৃণ এবং আরও এফিসিয়েন্ট  হয়।

2. রক্ষণাবেক্ষণ করা সহজ

এই ধরনের একটি প্ল্যান, বাড়ির মালিকদের পক্ষে নিজেদের বাড়ির বাইরের অংশে প্রয়োজনীয় যেকোনও সমস্যা বা মেরামত চিহ্নিত করা এবং সমাধান করার বিষয়টি  সহজ করে তোলে। এটি  রক্ষণাবেক্ষণ প্রক্রিয়া আরও সংগঠিত এবং সাশ্রয়ী হওয়া সুনিশ্চিত করে।

3. সম্পদ বাঁচায়

এলিভেশন প্ল্যানের মাধ্যমে বিল্ডিংয়ের বাইরের ডিজাইন কেমন হবে তার একটি স্পষ্ট ধারণা থাকায়, বিদাররা নির্মাণের সময় খরচসাপেক্ষ ভুলগুলি এড়াতে পারেন। এটি রিওয়ার্ক বা ডিজাইনের পরিবর্তন রোধ করে সময় এবং সম্পদ দুটিই সাশ্রয় করে।

4. মডিফিকেশন করা সহজ

যখন বিল্ডিংয়ে মডিফিকেশন বা সংযোজন করা প্রয়োজন হয় তখন এই প্ল্যান গুলি বিশেষভাবে মূল্যবান। এটি কোনও ঘর বাড়ানো, কোনও জানালা যোগ করা বা রুফলাইন বদল করা, যাই হোক না কেন, এই প্ল্যানটি সুনির্দিষ্ট এবং সামঞ্জস্যপূর্ণ পরিবর্তন করার একটি রেফারেন্স পয়েন্ট হিসাবে কাজ করে৷

5. সহজে অ্যাক্সেস করা যায়

এলিভেশন ড্রয়িং তৈরি করার সময়ে সহজে অ্যাক্সেস করার বিষয়টি গুরুত্ব দিয়ে বিবেচনা করতে হয়। বিদ্যমান দেয়াল বা গাছ, যা ওভারহ্যাং নির্মাণের জন্য চ্যালেঞ্জ তৈরি করতে পারে বা বিল্ডিংয়ের চারপাশে চলাচলে বাধা সৃষ্টি করতে পারে, সেগুলি, অন্তর্ভুক্ত করে এলিভেশন প্ল্যান করা হলে, তা মালিক বা বিল্ডারকে যে কোনও সম্ভাব্য সমস্যার পূর্বাভাস এবং সমাধান করতে দেয়।

এলিভেশন ড্রয়িং কী এবং এলিভেশন প্ল্যান ড্রয়িং আঁকার উপায়

1. প্রধান মেঝে প্রাচীর বেসলাইন অঙ্কন

প্রথাগত পদ্ধতি ব্যবহার করে এলিভেশন প্ল্যান তৈরি করতে, আপনাকে মূল ফ্লোর ওয়াল বেসলাইন আঁকা দিয়ে শুরু করতে হবে। এটি আপনার ফ্লোর প্ল্যান ড্রয়িং রেফার করে এবং যেকোনও দেয়ালের হরাইজন্টাল/ অনুভূমিক দূরত্ব পরিমাপ করে করা যেতে পারে। বাইরের সাইডওয়ালগুলির যে কোনও সাইডিং সামগ্রীর পুরুত অবশ্যই অন্তর্ভুক্ত করুন।

2. দেয়ালের উচ্চতা নির্ধারণ

মূল ফ্লোর ওয়াল পরিমাপ করার পরে, আপনি বাইরের দেয়ালের ভার্টিকাল/উল্লম্ব লাইন আঁকবেন। অসম্পূর্ণ ফ্লোর হাইটের উপরে দেয়াল কতটা উঁচু হবে তা নির্ধারণ করা গুরুত্বপূর্ণ। বিল্ডিংয়ের অংশের মধ্যে থাকা ঘরগুলির সিলিংয়ের উচ্চতা বিবেচনা করুন এবং এর সঙ্গে যে কোনও ফ্লোর বা সিলিং জয়েস্টের উচ্চতা যোগ করুন।

3. জানালা এবং দরজার আউটলাইন আঁকা

দেয়ালের উচ্চতা নির্ধারণ করার পরে, জানালা এবং দরজাগুলির আউটলাইন আঁকাতে হাত দিন। বাইরের দরজা এবং জানালাগুলির সঠিক অবস্থানের জন্য আপনার ফ্লোরের হরাইজন্টাল/অনুভূমিক লাইন থেকে পরিমাপ করুন। প্রিসিশন নিশ্চিত করতে, আপনার এলিভেশন ড্রয়িংয়ে প্রতিটি পৃথক জানালা এবং দরজার ডাইমেনশন পেতে একটি পৃথক জানালা এবং দরজার শিডিউল দেখুন।

4. ছাদ আঁকা

ছাদ আঁকাতে হাত দিয়ে, আপনি এখন আপনার প্ল্যান অনুসারে পছন্দসই রুফলাইন তৈরি করতে পারেন। পছন্দসই স্থাপত্য শৈলী অর্জন করতে বিভিন্ন ধরনের ছাদ যেমন গ্যাবল, শেড, হিপ বা গ্যামব্রেল থেকে বেছে নিন। ছাদ ওভারহ্যাং করবে না খসড়া বাইরের এলিভেশন প্ল্যানে দেওয়া বাইরের দেয়ালের নীচে নেমে যাবে কিনা তা বিবেচনা করুন, যাতে ডিজাইন অবশ্যই সুসংহত এবং দৃশ্যত সুন্দর হয়।

5. ডেক এবং রেলিং যোগ করা

জানালা, দরজা, ছাদ, এবং মৌলিক আঁকা শেষ হলে, আপনি ডেক বা বারান্দা, রেলিং এবং সিঁড়ি যোগ করতে পারেন। আপনার মূল ফ্লোর এবং বাড়ির চারপাশে ল্যান্ডস্কেপিংয়ের চূড়ান্ত লেভেলের মধ্যে উচ্চতার পার্থক্য অবশ্যই সঠিকভাবে পরিমাপ করুন।

6. আলোচনা করুন

ফিডব্যাক এবং ইনসাইট পেতে সংশ্লিষ্ট স্টেকহোল্ডারদের সঙ্গে প্রাথমিক ড্রয়িং নিয়ে আলোচনা করুন। এই সহযোগিতামূলক পদ্ধতিটি ডিজাইনের সর্বাঙ্গীন পর্যালোচনা করতে দেয় এবং নিশ্চিত করে যে সমস্ত  উদ্বেগের বিষয় বা মডিফিকেশনগুলি সমাধান করা হয়েছে।  তারপর প্ল্যান মডিফাই করে ড্রয়িং উন্নত করা যেতে পারে।

7. নকশা চূড়ান্ত করুন

প্রয়োজনীয় পরিবর্তন এবং পরামর্শগুলি অন্তর্ভুক্ত করার পরে উচ্চতা অঙ্কনের নকশা চূড়ান্ত করার সময় এসেছে। নিশ্চিত করুন যে এটি ক্লায়েন্টের দৃষ্টিভঙ্গির সাথে সারিবদ্ধ, বিল্ডিং কোড এবং প্রবিধানগুলি পূরণ করে এবং যে কোনও নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে৷

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1. প্রথমে কোনটি করা হয়, ফ্লোর প্ল্যান নাকি এলিভেশন প্ল্যান?

সাধারণত, ফ্লোর প্ল্যানটি ডিজাইন প্রক্রিয়ায় এলিভেশন প্ল্যানের আগে করা হয়। এলিভেশন ড্রয়িংয়ের জন্য বিল্ডিংয়ের উচ্চতা সম্পর্কে জ্ঞান প্রয়োজন, যা কাঠামোর ফুটপ্রিন্ট তৈরি হওয়ার পরেই নির্ধারণ করা যেতে পারে।

2. কত ধরনের এলিভেশন আছে?

ফ্রন্ট, রিয়ার, সাইড এবং ইন্টিরিয়র এলিভেশন সহ বিভিন্ন ধরণের এলিভেশন রয়েছে। এই এলিভেশন ড্রয়িংগুলি থেকে, বিল্ডিংয়ের স্থাপত্য ডিজাইনের উপর নির্ভর করে বিভিন্ন দৃষ্টিভঙ্গি এবং বিশদ বিবরণ পাওয়া যায়।

3. যেকোনও বাড়ির চারটি এলিভেশন কী কী?

একটি বাড়ির চারটি এলিভেশনের মধ্যে রয়েছে ফ্রন্ট, রিয়ার, লেফ্ট (বাম) সাইড এবং রাইট (ডান) সাইড এলিভেশন রয়েছে। এই এলিভেশনগুলির সাহায্যে বিভিন্ন দৃষ্টিকোণ থেকে বিল্ডিংয়ের বাইরের সর্বাঙ্গীন ভিউ পাওয়া যায়, যা ডিজাইনার এবং আর্কিটেক্টদের কাঠামোর ডাইমেনশন, বৈশিষ্ট্য এবং সৌন্দর্যের বিষয়টি সঠিকভাবে চিত্রিত করতে দেয়।
