എന്താണ് എലവേഷൻ പ്ലാൻ? അവയുടെ പ്രാധാന്യം മനസ്സിലാക്കുന്നതിനുള്ള ഒരു സമഗ്ര ഗൈഡ്

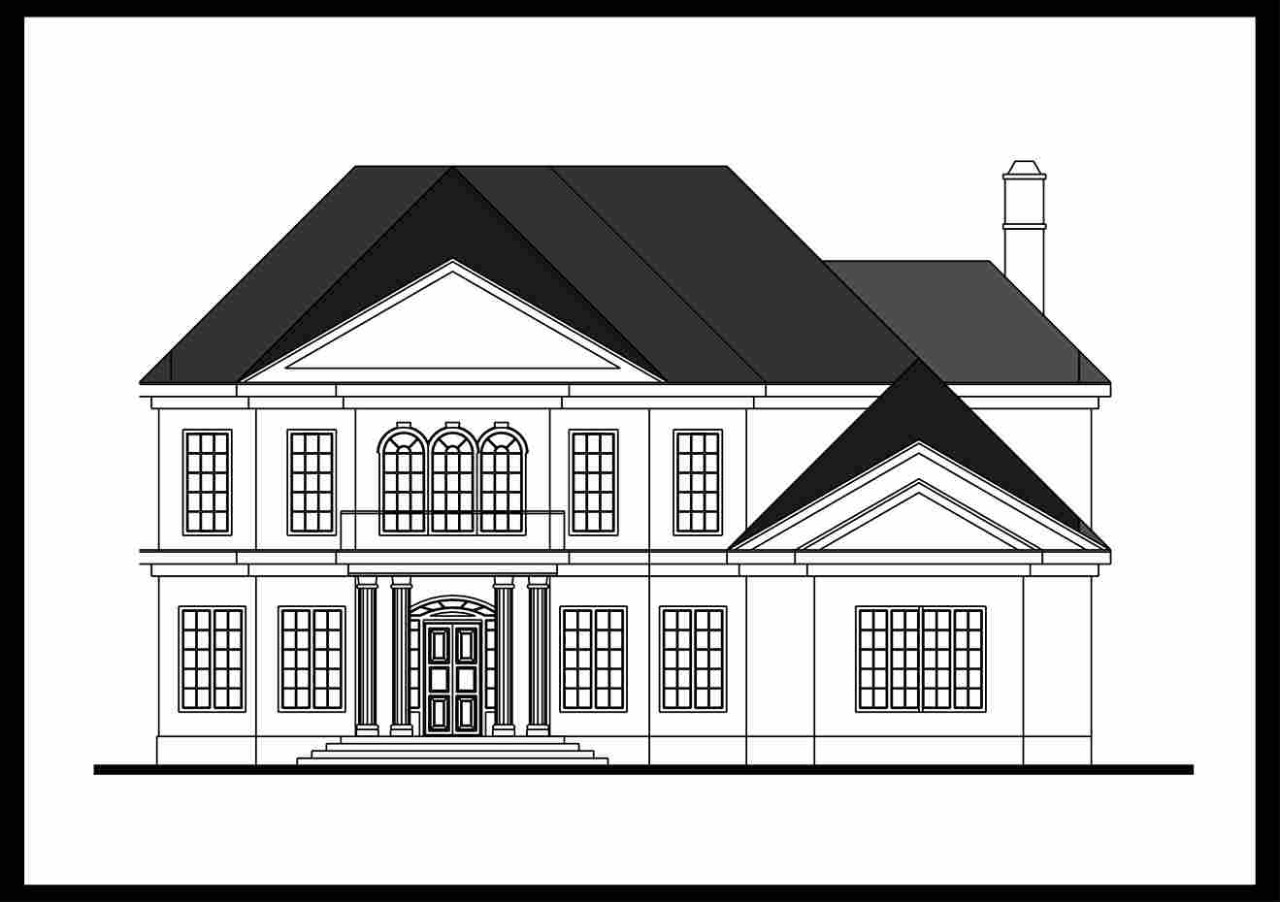

എലവേഷൻ ഡ്രോയിംഗിൽ എന്തെല്ലാം ഉൾപ്പെടുന്നു?

ഒരു എലവേഷൻ ഡ്രോയിംഗ് പ്ലാൻ സൃഷ്ടിക്കുന്നതിന്, പ്രധാന വാതിൽ, വിൻഡോകൾ, മേൽക്കൂര പ്രദേശം, അളവുകൾ, ലെജെന്‍റ്സ്, സ്കെയിൽ തുടങ്ങിയ വിവിധ ഘടകങ്ങൾ ഉൾപ്പെടുത്തിയിട്ടുണ്ട്. വടക്ക്, തെക്ക്, കിഴക്ക്, പടിഞ്ഞാറ് എന്നിങ്ങനെ നാല് ദിശാസൂചനകൾക്കായാണ് ഈ പ്ലാനുകൾ സാധാരണയായി സൃഷ്ടിക്കുന്നത്. ഒരു എലവേഷൻ പ്ലാനിൽ സാധാരണയായി ഉൾപ്പെടുത്തിയിരിക്കുന്ന പ്രധാന ഘടകങ്ങൾ ഇതാ:

1. ആര്‍ക്കിടെക്ചറല്‍ വിശദാംശങ്ങൾ

ഈ പ്ലാൻ ഒരു കെട്ടിടത്തിന്‍റെ ആര്‍ക്കിടെക്ചറല്‍ സവിശേഷതകൾ, വീടിന്‍റെ മുന്‍ഭാഗ ഡിസൈൻ, എക്സ്റ്റീരിയർ ഫിനിഷുകൾ, അലങ്കാര ഘടകങ്ങൾ, കെട്ടിടത്തിന്‍റെ മൊത്തത്തിലുള്ള സൗന്ദര്യാത്മക ആകർഷണത്തിന് സംഭാവന ചെയ്യുന്ന മറ്റ് അലങ്കാര സവിശേഷതകൾ എന്നിവ പ്രദർശിപ്പിക്കുന്നു.

2. അളവുകൾ

കൃത്യമായ അളവുകളും വലുപ്പങ്ങളും പ്ലാനിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ട്, മുൻഭാഗത്തെ ഓരോ ഘടകങ്ങളുടെയും കൃത്യമായ വലിപ്പവും അളവും നിർണ്ണയിക്കാൻ നിർമ്മാതാക്കളെ അനുവദിക്കുന്നു. നിർമ്മാണ സമയത്ത് ഈ വിവരങ്ങൾ നിർണായക പങ്ക് വഹിക്കുന്നു.

3. സ്കെയിൽ

അവ സ്കെയിലിലേക്ക് വരയ്ക്കുന്നു. അതിലൂടെ കെട്ടിടത്തിലെ വ്യത്യസ്ത ഘടകങ്ങളുടെ ആപേക്ഷിക വലുപ്പങ്ങളും ദൂരങ്ങളും മനസിലാക്കാൻ ആർക്കിടെക്റ്റുകൾ, നിർമ്മാതാക്കൾ, ക്ലയന്‍റുകൾ എന്നിവര്‍ക്ക് സാധിക്കുന്നു.

4. ജനാലകളും വാതിലുകളും

ജാലകങ്ങളുടെയും വാതിലുകളുടെയും സ്ഥാനം, വലിപ്പം, ശൈലി എന്നിവ എലവേഷൻ പ്ലാനിൽ ചിത്രീകരിച്ചിരിക്കുന്നു, ഈ ഓപ്പണിംഗുകൾ മൊത്തത്തിലുള്ള രൂപകൽപ്പനയ്ക്ക് എങ്ങനെ സംഭാവന ചെയ്യുന്നു എന്നതിന്‍റെ വ്യക്തമായ ഐഡിയ നൽകുന്നു.

5. മേൽക്കൂരയുടെ ഡിസൈൻ

മേല്‍ക്കൂരയുടെ ഡിസൈൻ, അതിന്‍റെ ചരിവ്, ശൈലി, ചിമ്മിനികൾ അല്ലെങ്കിൽ സ്കൈലൈറ്റുകൾ എന്നിവ പോലുള്ള ഏതെങ്കിലും മേൽക്കൂര സവിശേഷതകൾ എന്നിവയും പ്ലാനിൽ പ്രത്യേകം അവതരിപ്പിക്കുന്നു. ഇത് മൊത്തത്തിലുള്ള രൂപം ദൃശ്യവൽക്കരിക്കുന്നതിനും റൂഫിംഗ് എലമെന്‍റുകളുടെ ശരിയായ നിർവ്വഹണം ഉറപ്പാക്കുന്നതിനും സഹായിക്കുന്നു.

6.വെര്‍ട്ടിക്കല്‍ ഹൈറ്റ്

ഒരു എലവേഷൻ ഡ്രോയിംഗ് കെട്ടിടത്തിന്‍റെ ലംബമായ അളവുകളും ഉയരങ്ങളും ചിത്രീകരിക്കും, നിലകളുടെ എണ്ണം, സീലിംഗ് ഉയരം, മേൽക്കൂര എന്നിവയെല്ലാം പ്ലാനില്‍ വ്യക്തമാക്കിയിരിക്കും

7. മെറ്റീരിയൽ വിവരങ്ങൾ

ഇഷ്ടിക, കല്ല്, സ്റ്റക്കോ അല്ലെങ്കിൽ സൈഡിംഗ് പോലെയുള്ള ബാഹ്യഭാഗത്തിനായി ഉപയോഗിക്കുന്ന മെറ്റീരിയലുകൾ പ്ലാനുകളില്‍ പലപ്പോഴും വ്യക്തമാക്കിയിട്ടുണ്ടാകും. നിർമ്മാണ ഘട്ടത്തിൽ ബിൽഡർമാര്‍ക്കും കരാറുകാര്‍ക്കും വിവരങ്ങള്‍ മനസ്സിലാക്കിയുള്ള തീരുമാനങ്ങൾ എടുക്കാൻ ഇത് സഹായിക്കുന്നു.

8. ലാൻഡ്സ്കേപ്പിംഗും ബാഹ്യ സവിശേഷതകളും

ചില സന്ദർഭങ്ങളിൽ, ഈ പ്ലാനുകളിൽ പൂന്തോട്ടങ്ങൾ, നടപ്പാതകൾ, ഡ്രൈവ്‍വേകൾ, കെട്ടിടത്തിന്‍റെ മൊത്തത്തിലുള്ള സൗന്ദര്യാത്മകതയ്ക്ക് സംഭാവന നൽകുന്ന മറ്റ് ബാഹ്യ സവിശേഷതകൾ തുടങ്ങിയ ലാൻഡ്സ്കേപ്പിംഗ് ഘടകങ്ങളും ഉൾപ്പെടുത്തുന്നു

ഒരു വീട് പണിയുമ്പോൾ എലവേഷൻ പ്ലാനുകളുടെ പ്രാധാന്യം

ബില്‍ഡിംഗ് എലവേഷന്‍റെ കാര്യത്തില്‍, ഈ പ്ലാനുകൾക്ക് കാര്യമായ പ്രാധാന്യം ഉണ്ട്. നിർമ്മാണ പ്രക്രിയയിൽ ഒരു എലവേഷൻ പ്ലാൻ അനിവാര്യമായതിന്‍റെ വിവിധ കാരണങ്ങൾ നമുക്ക് പരിശോധിക്കാം

1. നിർമ്മാണം എളുപ്പമാക്കാം

ഈ പ്ലാനുകൾക്ക് കെട്ടിടത്തിന്‍റെ ബാഹ്യ വിശദാംശങ്ങൾ, അളവുകൾ, ഫിനിഷുകൾ എന്നിവ പ്രദർശിപ്പിക്കുന്ന ഒരു ബ്ലൂപ്രിന്‍റ് ആയി പ്രവർത്തിക്കാൻ കഴിയും. ഡിസൈൻ കൃത്യമായി നടപ്പിലാക്കാൻ ഇത് നിർമ്മാണ ജോലിക്കാരെ സഹായിക്കുന്നു, ഇത് സുഗമവും കൂടുതൽ കാര്യക്ഷമവുമായ നിർമ്മാണ പ്രക്രിയയ്ക്ക് കാരണമാകുന്നു.

2. അനായാസമായ അറ്റകുറ്റപ്പണി

ഇതുപോലുള്ള ഒരു പ്ലാൻ വീട്ടുടമകൾക്ക് അവരുടെ വീടിന്‍റെ പുറംഭാഗത്ത് ആവശ്യമായ എന്തെങ്കിലും പ്രശ്നങ്ങളോ അറ്റകുറ്റപ്പണികളോ തിരിച്ചറിയാനും പരിഹരിക്കാനും എളുപ്പത്തില്‍ സാധിക്കുന്നു. പരിപാലന പ്രക്രിയ കൂടുതൽ സംഘടിതവും ചെലവ് കുറഞ്ഞതുമാണെന്ന് ഇത് ഉറപ്പാക്കുന്നു.

3. വിഭവങ്ങൾ സംരക്ഷിക്കുന്നു

എലവേഷൻ പ്ലാനിലൂടെ കെട്ടിടത്തിന്‍റെ ബാഹ്യ രൂപകൽപ്പനയെക്കുറിച്ച് വ്യക്തമായ കാഴ്ചപ്പാട് ഉള്ളതിനാൽ, നിർമ്മാണ സമയത്ത് നിർമ്മാതാക്കൾക്ക്ചിലവേറിയ പിഴവുകൾ ഒഴിവാക്കാനാകും. പുനർനിർമ്മാണമോ ഡിസൈനിലെ മാറ്റങ്ങളോ തടയുന്നതിലൂടെ സമയവും പണവും ല് ലാഭിക്കുന്നു.

4. എളുപ്പത്തിലുള്ള പരിഷ്കാരങ്ങൾ

കെട്ടിടത്തിൽ പരിഷ്കാരങ്ങളോ കൂട്ടിച്ചേർക്കലുകളോ ആവശ്യമായി വരുമ്പോൾ ഈ പ്ലാനുകൾ വലിയ സഹായമാകുന്നു. ഒരു മുറി കൂടി എടുക്കുകയോ ഒരു ജനല്‍ ചേർക്കുകയോ അല്ലെങ്കിൽ റൂഫ്‍ലൈനില്‍ വ്യത്യാസം വരുത്തുക എത്തിങ്ങനെ കൃത്യവും സ്ഥിരവുമായ മാറ്റങ്ങൾ വരുത്തുന്നതിനുള്ള ഒരു റഫറൻസ് പോയിന്‍റായി ഈ പ്ലാൻ വർത്തിക്കുന്നു.

5. എളുപ്പത്തിലുള്ള പ്രവേശനക്ഷമത

ഒരു എലവേഷൻ ഡ്രോയിംഗ് സൃഷ്ടിക്കുന്നതിൽ എളുപ്പത്തിലുള്ള പ്രവേശനക്ഷമത ഒരു പ്രധാന പരിഗണനയാണ്. നിലവിലുള്ള ഭിത്തികളോ മരങ്ങളോ ഉൾപ്പെടുത്തി ഓവർഹാംഗുകളുടെ നിർമ്മാണം വെല്ലുവിളി ഉയർത്തുകയോ കെട്ടിടത്തിന് ചുറ്റുമുള്ള ചലനത്തെ തടസ്സപ്പെടുത്തുകയോ ചെയ്യുകയാണെങ്കില്‍ വ്യക്തതയുള്ള , എലവേഷൻ പ്ലാൻ ഉടമയ്‌ക്കോ ബിൽഡർക്കോ സാധ്യമായ പ്രശ്‌നങ്ങൾ മുൻകൂട്ടി കാണാനും പരിഹാരം കണ്ടെത്താനും അനുവദിക്കുന്നു.

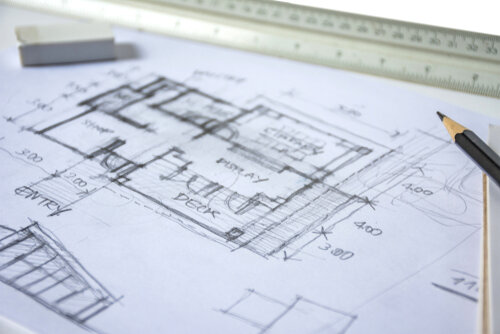

എന്താണ് എലവേഷൻ ഡ്രോയിംഗ്? എലവേഷൻ പ്ലാൻ ഡ്രോയിംഗ് വരയ്ക്കാനുള്ള വഴികൾ എന്തൊക്കെയാണ്

1. പ്രധാന തറയിലെ ഭിത്തി അടിസ്ഥാനരേഖ വരയ്ക്കുന്നു

പരമ്പരാഗത രീതികൾ ഉപയോഗിച്ച് ഒരു എലവേഷൻ പ്ലാൻ സൃഷ്ടിക്കുന്നതിന്, നിങ്ങൾ പ്രധാന ഫ്ലോർ ഭിത്തിയുടെ  ബേസ്‍ലൈൻ വരച്ച് കൊണ്ടാണ് ആരംഭിക്കേണ്ടത്. നിങ്ങളുടെ ഫ്ലോർ പ്ലാൻ ഡ്രോയിംഗുകൾ പരാമർശിച്ചും ഏതെങ്കിലും ഭിത്തികളുടെ തിരശ്ചീന ദൂരം അളക്കുന്നതിലൂടെയും ഇത് ചെയ്യാൻ കഴിയും. എക്സ്റ്റീരിയര്‍ സൈഡ്‌വാളുകൾക്കായി സൈഡിംഗ് മെറ്റീരിയലിന്‍റെ കനം കൂടി ഉൾപ്പെടുത്തുന്നത് ഉറപ്പാക്കുക.

2.ഭിത്തിയുടെ ഉയരം നിർണ്ണയിക്കുന്നു

പ്രധാന തറയുടെ ഭിത്തികള്‍ അളന്ന ശേഷം, നിങ്ങൾ ബാഹ്യ ഭിത്തികൾക്കായി ലംബമായ വരകൾ വരയ്ക്കും. പൂർത്തിയാകാത്ത തറയുടെ ഉയരത്തിന് മുകളിൽ മതിലുകൾ എത്ര ഉയരത്തിലായിരിക്കുമെന്ന് നിർണ്ണയിക്കേണ്ടത് പ്രധാനമാണ്. കെട്ടിടത്തിന്‍റെ സെക്ഷനിലെ മുറികളിലെ സീലിംഗിന്‍റെ ഉയരം പരിഗണിക്കുക, അതിന് മുകളിലുള്ള ഏതെങ്കിലും തറയുടെയോ സീലിംഗ് ജോയിസ്റ്റുകളുടെയോ ഉയരം ചേർക്കുക.

3. ജനലുകളുടെയും വാതിലുകളുടെയും ഔട്ട്‍ലൈന്‍ വരയ്ക്കുന്നു

ഭിത്തിയുടെ ഉയരം നിർണ്ണയിച്ച ശേഷം, ജനലുകളുടെയും വാതിലുകളുടെയും രൂപരേഖ വരയ്ക്കാൻ തുടരുക. പുറം വാതിലുകളും ജനലുകളും കൃത്യമായി സ്ഥാപിക്കാൻ നിങ്ങളുടെ നിലകളുടെ തിരശ്ചീന ലൈനുകളിൽ നിന്ന് അളക്കുക. കൃത്യത ഉറപ്പാക്കാൻ, നിങ്ങളുടെ എലവേഷൻ ഡ്രോയിംഗിലെ ഓരോ ജാലകത്തിന്‍റെയും വാതിലിന്‍റെയും അളവുകൾ ലഭിക്കുന്നതിന് പ്രത്യേക വിൻഡോ, ഡോർ പട്ടിക പരിശോധിക്കുക.

4. മേൽക്കൂരകൾ വരയ്ക്കുന്നു

മേൽക്കൂരകൾ വരയ്ക്കുന്നതാണ് അടുത്തത്. നിങ്ങൾക്ക് ഇപ്പോൾ നിങ്ങളുടെ പ്ലാനിനായി ആവശ്യമുള്ള മേൽക്കൂര സൃഷ്ടിക്കാൻ കഴിയും. ആവശ്യമുള്ള ആര്‍ക്കിടെക്ചറല്‍ ശൈലി കൈവരിക്കാൻ ഗേബിൾ, ഷെഡ്, ഹിപ് അല്ലെങ്കിൽ ഗാംബ്രല്‍ പോലെയുള്ള വ്യത്യസ്ത തരം മേൽക്കൂരഡിസൈനുകളിൽ നിന്ന് തിരഞ്ഞെടുക്കുക. ഡ്രാഫ്റ്റ് ചെയ്യുന്ന എക്സ്റ്റീരിയർ എലവേഷൻ പ്ലാനിലെ ബാഹ്യ ഭിത്തിക്ക് താഴെയായി മേൽക്കൂര മറഞ്ഞിരിക്കുമോ അതോ താഴേക്ക് ചാടുമോ എന്ന് കണക്കിലെടുക്കുക, ഇത് ഒരു ഏകീകൃതവും കാഴ്ചയ്ക്ക് ഇമ്പമുള്ളതുമായ ഡിസൈൻ ഉറപ്പാക്കുന്നു.

5. ഡെക്കുകളും റെയിലിംഗുകളും ചേർക്കുന്നു

ജാലകങ്ങൾ, വാതിലുകൾ, മേൽക്കൂര, വേസിക് ഡ്രോയിംഗ് എന്നിവ പൂർത്തിയാക്കിയാൽ, നിങ്ങൾക്ക് ഡെക്കുകൾ അല്ലെങ്കിൽ പൂമുഖങ്ങൾ, റെയിലിംഗുകൾ, സ്റ്റെയർവേകൾ എന്നിവ ചേർക്കാം. നിങ്ങളുടെ പ്രധാന ഫ്ലോറും വീടിന് ചുറ്റുമുള്ള ലാൻഡ്സ്കേപ്പിംഗിന്‍റെ അവസാന ലെവലും തമ്മിലുള്ള ഉയരം വ്യത്യാസം കൃത്യമായി അളക്കുന്നത് ഉറപ്പാക്കുക.

6. ചർച്ച ചെയ്യുക

 പ്രാരംഭ ഡ്രോയിംഗ് പ്രസക്തമായ പങ്കാളികളുമായി ചർച്ച ചെയ്ത് അവരില്‍ നിന്ന് പ്രതികരണങ്ങളും നിര്‍ദ്ദേശങ്ങളും സ്വീകരിക്കുക. ഈ സഹകരണ സമീപനം ഡിസൈനിന്‍റെ സമഗ്രമായ അവലോകനം അനുവദിക്കുകയും എന്തെങ്കിലും ആശങ്കകളോ പരിഷ്കാരങ്ങളോ ആവശ്യമെങ്കില്‍ പരിഹരിക്കപ്പെടുമെന്ന് ഉറപ്പാക്കുകയും ചെയ്യുന്നു. പ്ലാൻ പരിഷ്കരിച്ചുകൊണ്ട് ഡ്രോയിംഗ് മെച്ചപ്പെടുത്താം.

7. ഡിസൈൻ അന്തിമമാക്കുക

ആവശ്യമായ മാറ്റങ്ങളും നിർദ്ദേശങ്ങളും ഉൾപ്പെടുത്തിയ ശേഷം, എലവേഷൻ ഡ്രോയിംഗിന്‍റെ രൂപകൽപ്പന അന്തിമമാക്കാനുള്ള സമയമാണിത്. ഇത് ക്ലയന്‍റിന്‍റെ കാഴ്ചപ്പാടും ആവശ്യകതകളുമായി യോജിക്കുന്നുവെന്നും ബിൽഡിംഗ് കോഡുകളും ചട്ടങ്ങളും പാലിക്കുന്നുണ്ടെന്നും നിർദ്ദിഷ്ട ആവശ്യകതകൾ നിറവേറ്റുന്നുവെന്നും ഉറപ്പാക്കുക.

പതിവായി ചോദിക്കുന്ന ചോദ്യങ്ങൾ

1. എന്താണ് ആദ്യം വരുന്നത്, ഫ്ലോർ പ്ലാൻ ആണോ അല്ലെങ്കിൽ എലവേഷൻ പ്ലാൻ ആണോ?

സാധാരണയായി, ഡിസൈൻ പ്രക്രിയയിൽ എലവേഷൻ പ്ലാനിന് മുമ്പായി ഫ്ലോർ പ്ലാൻ പൂര്‍ത്തിയാക്കണം.. എലവേഷൻ ഡ്രോയിംഗുകൾക്ക് കെട്ടിടത്തിന്‍റെ ഉയരത്തെക്കുറിച്ചുള്ള അറിവ് ആവശ്യമാണ്, സ്ട്രക്ചറിന്‍റെ ഫുട്ട്പ്രിന്‍റ് സ്ഥാപിച്ചുകഴിഞ്ഞാൽ മാത്രമേ അത് നിർണ്ണയിക്കാൻ കഴിയൂ.

2. എത്ര തരം എലവേഷനുകൾ ഉണ്ട്?

ഫ്രണ്ട്, റിയർ, സൈഡ്, ഇന്‍റീരിയര്‍ എലവേഷനുകൾ ഉൾപ്പെടെ നിരവധി തരം എലവേഷനുകൾ ഉണ്ട്. ഈ എലവേഷൻ ഡ്രോയിംഗുകൾ കെട്ടിടത്തിന്‍റെ ആര്‍ക്കിടെക്ചറല്‍ രൂപകൽപ്പനയെ ആശ്രയിച്ച് വ്യത്യസ്ത കാഴ്ചപ്പാടുകളും വിശദാംശങ്ങളും വാഗ്ദാനം ചെയ്യുന്നു.

3. ഒരു വീടിന്‍റെ നാല് എലവേഷനുകൾ ഏതൊക്കെയാണ്?

ഒരു വീടിന്‍റെ നാല് എലവേഷനുകളില്‍ മുൻഭാഗം, പിൻഭാഗം, ഇടത് വശം, വലത് വശം എന്നിവ ഉൾപ്പെടുന്നു. ഈ എലവേഷനുകള്‍ വ്യത്യസ്ത വീക്ഷണകോണുകളിൽ നിന്ന് കെട്ടിടത്തിന്‍റെ പുറംഭാഗത്തിന്‍റെ സമഗ്രമായ കാഴ്ച നൽകുന്നു, ഡിസൈനർമാർക്കും ആർക്കിടെക്റ്റുകൾക്കും ഘടനയുടെ അളവുകൾ, സവിശേഷതകൾ, സൗന്ദര്യാത്മക രൂപം എന്നിവ കൃത്യതയോടെ യാഥാര്‍ത്ഥ്യമാക്കാന്‍ മികച്ച എലവേഷന്‍ സഹായക്കന്നു.
