एलिवेशन योजना क्या होती है? उनके महत्व को समझने के लिए एक व्यापक मार्गदर्शिका

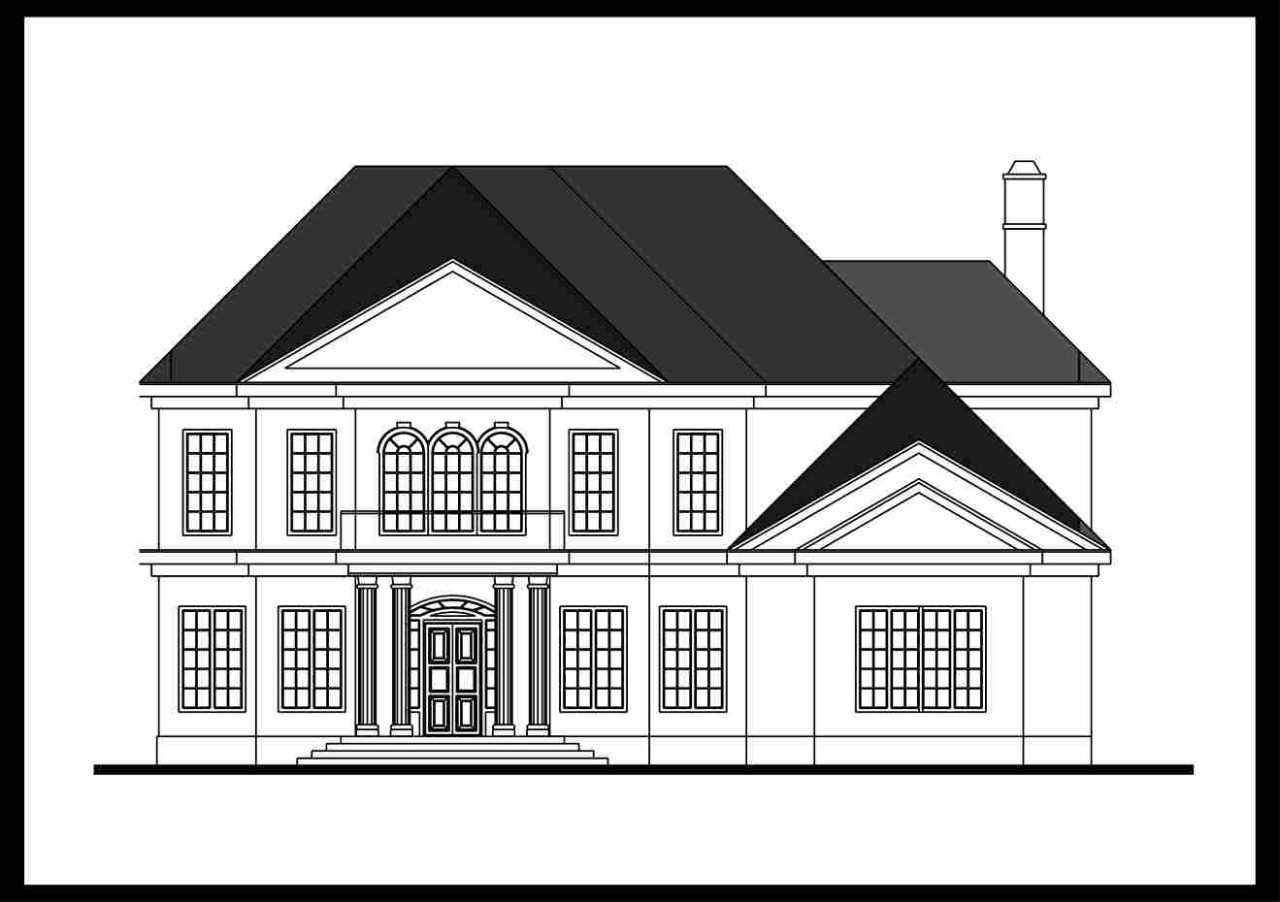

एलिवेशन ड्राइंग में क्या शामिल होता है?

एक एलिवेशन ड्राइंग योजना बनाने के लिए, मुख्य द्वार, खिड़कियां, छत क्षेत्र, आयाम, लीजेन्ड और पैमाने जैसे विभिन्न तत्व शामिल होते हैं। ये योजनाएँ आम तौर पर चार दिशात्मक दृश्यों के लिए बनाई जाती हैं: उत्तर, दक्षिण, पूर्व और पश्चिम। एलिवेशन योजना में आम तौर पर शामिल मुख्य तत्व यहां दिए गए हैं:

1. वास्तु विवरण

यह योजना किसी इमारत की वास्तुशिल्प विशेषताओं को प्रदर्शित करती है, जैसे कि मुखौटा डिजाइन, बाहरी सजावट, सजावटी तत्व और अन्य सजावटी विशेषताएं जो इमारत की समग्र सौंदर्य अपील में योगदान देती हैं।

2. आयाम

योजना में सटीक माप और आयाम शामिल किए जाते हैं, जिससे बिल्डर अग्रभाग पर प्रत्येक तत्व का सटीक आकार और पैमाना निर्धारित कर पाते हैं। यह जानकारी निर्माण के दौरान महत्वपूर्ण भूमिका निभाती है।

3. पैमाना

वे बड़े पैमाने पर तैयार किए जाते हैं, जिससे आर्किटेक्ट, बिल्डरों और ग्राहकों को इमारत के विभिन्न तत्वों के सापेक्ष आकार और दूरी को समझने में मदद मिलती है।

4. खिड़कियाँ और दरवाजे

एलिवेशन योजना में खिड़कियों और दरवाजों के स्थान, आकार और शैली को दर्शाया जाता है, जिससे यह स्पष्ट पता चल सके कि इन ओपनिंग का समग्र डिजाइन में कैसा योगदान है।

5. छत का डिज़ाइन

योजना में छत का डिज़ाइन भी शामिल होता है, जो इसकी ढलान, शैली और चिमनी या रोशनदान जैसी छत की किसी भी विशेषता को प्रदर्शित करता है। यह समग्र स्वरूप को देखने में मदद करता है और छत के तत्वों का सही निष्पादन सुनिश्चित करता है।

6. ऊर्ध्वाधर ऊंचाई

एक ऊंचाई वाला चित्र इमारत के ऊर्ध्वाधर आयामों और ऊंचाइयों को भी दर्शाता है, जिसमें फर्श की संख्या, छत की ऊंचाई और रूफलाइन भी शामिल होती है।

7. सामग्री संबंधी जानकारी

योजना अक्सर उन सामग्रियों को विशेष रूप से बताती है जिनका उपयोग बाहरी हिस्से के लिए किया जाएगा, जैसे ईंट, पत्थर, प्लास्टर या साइडिंग। इससे बिल्डरों और ठेकेदारों को निर्माण के चरणों के दौरान उचित निर्णय लेने में मदद मिलती है।

8. भूदृश्य और बाहरी विशेषताएं

कुछ मामलों में, इन योजनाओं में उद्यान, रास्ते, ड्राइववे और अन्य बाहरी विशेषताएं जैसे भूनिर्माण तत्व भी शामिल होते हैं जो इमारत की समग्र सुन्दरता में योगदान देते हैं।

घर बनाते समय एलिवेशन की योजनाओं का महत्व

जब भवन के एलिवेशन की बात होती है, तो इन योजनाओं का विश्ष महत्व होता है। आइए विभिन्न कारणों का पता लगाएं कि निर्माण प्रक्रिया में एलिवेशन योजना क्यों आवश्यक होती है:

1. आसान निर्माण-कार्य

ये योजनाएं एक ब्लूप्रिंट के रूप में कार्य कर सकती हैं, जो इमारत के बाहरी विवरण, आयाम और फिनिश को प्रदर्शित करती हैं। इससे निर्माण-कार्य करने वाली टीमों को डिज़ाइन को सटीक रूप से एप्लाई करने में मदद मिलती है, जिसके परिणामस्वरूप निर्माण प्रक्रिया आसान और अधिक कुशल हो जाती है।

2. आसान रखरखाव

इस तरह की योजना से घर के मालिकों के लिए अपने घरों के बाहरी हिस्से में आवश्यक किसी भी समस्या या मरम्मत की पहचान करना और उसका समाधान करना आसान हो जाता है। यह रखरखाव प्रक्रिया को अधिक व्यवस्थित और लागत प्रभावी सुनिश्चित करता है।

3. संसाधनों की बचत होती है

एलिवेशन योजना के माध्यम से इमारत के बाहरी डिज़ाइन की स्पष्ट दृष्टि होने से, बिल्डर निर्माण के दौरान महंगी गलतियाँ करने से बच सकते हैं। यह डिज़ाइन में पुनः कार्य या परिवर्तन की संभावना दूरकर समय और संसाधन दोनों बचाता है।

4. आसान रूपपरिवर्तन

ये योजनाएँ विशेष रूप से तब मूल्यवान होती हैं जब भवन में संशोधन या परिवर्धन करने की आवश्यकता होती है। चाहे वह एक कमरे का विस्तार करना हो, एक खिड़की जोड़ना हो, या रूफलाइन बदलनी हो, यह योजना सटीक और सिलसिलेवार परिवर्तन करने के लिए एक संदर्भ बिंदु के रूप में कार्य करती है।

5. आसान पहुंच

एलिवेशन ड्राइंग के निर्माण में आसान पहुंच एक महत्वपूर्ण विचारणीय बात होती है। जो ओवरहैंग के निर्माण में चुनौतियां पैदा कर सकते हैं या जो इमारत के चारों ओर आवाजाही में बाधा उत्पन्न कर सकते हैं ऐसे मौजूदा दीवारों या पेड़ों को शामिल करके, एलिवेशन योजना मालिक या बिल्डर को किसी भी संभावित समस्या का अनुमान लगाने और उसका समाधान करने में सक्षम बनाती है।

एलिवेशन रेखाचित्र क्या है और एलिवेशन योजना का रेखाचित्र बनाने के तरीके

1. मुख्य मंजिल की दीवार की आधार रेखा खींचना

पारंपरिक तरीकों का उपयोग करके एक एलिवेशन योजना बनाने के लिए, आपको मुख्य मंजिल की दीवार की आधार रेखा खींचकर शुरुआत करनी होगी। यह आपके फर्श की योजना के चित्रों का हवाला देकर और किसी भी दीवार की क्षैतिज दूरी को मापकर किया जा सकता है। बाहरी साइडवॉल के लिए किसी भी साइडिंग सामग्री की मोटाई को शामिल करना सुनिश्चित करें।

2. दीवार की ऊँचाई निर्धारित करना

मुख्य मंजिल की दीवारों को मापने के बाद, आप बाहरी दीवारों के लिए ऊर्ध्वाधर रेखाएँ खींचेंगे। यह निर्धारित करना महत्वपूर्ण होता है कि दीवारें अधूरी मंजिल की ऊंचाई से कितनी ऊंची होंगी। भवन के अनुभाग के भीतर के कमरों में छत की ऊंचाई पर विचार करें और उसके ऊपर किसी भी मंजिल या छत के जॉयस्ट की ऊंचाई जोड़ें।

3. खिड़कियों और दरवाजों की रूपरेखा बनाना

दीवार की ऊंचाई निर्धारित करने के बाद, खिड़कियों और दरवाजों की रूपरेखा तैयार करने की दिशा में आगे बढ़ें। बाहरी दरवाजों और खिड़कियों की सटीक स्थिति के लिए अपने फर्श की क्षैतिज रेखाओं से मापें। सटीकता सुनिश्चित करने के लिए, अपनी एलिवेशन वाली ड्राइंग में प्रत्येक व्यक्तिगत खिड़की और दरवाजे के आयाम प्राप्त करने के लिए एक अलग खिड़की और दरवाजे के शेड्यूल को कन्सल्ट करें।

4. छतों का चित्र बनाना

छतों का चित्र बनाने की दिशा में आगे बढ़ते हुए, अब आप अपनी योजना के लिए वांछित छतरेखा बना सकते हैं। वांछित वास्तुशिल्प शैली प्राप्त करने के लिए छत के विभिन्न प्रकारों जैसे गैबल, शेड, हिप या गैम्ब्रेल में से चुनें। इस बात पर ध्यान दें कि क्या बाहरी एलिवेशन योजना का मसौदा तैयार करते समय छत बाहरी दीवार से नीचे लटकेगी या नीचे गिरेगी, जिससे एक सामंजस्यपूर्ण और दृश्य रूप से मनभावन डिजाइन सुनिश्चित हो सके।

5. डेक और रेलिंग जोड़ना

एक बार खिड़कियां, दरवाजे, छत और बुनियादी ड्राइंग पूरी हो जाने पर, आप डेक या पोर्च, रेलिंग और सीढ़ियां जोड़ सकते हैं। अपनी मुख्य मंजिल और घर के चारों ओर भूदृश्य के अंतिम स्तर के बीच ऊंचाई के अंतर को सटीक रूप से मापना सुनिश्चित करें।

6. चर्चा करें

फीडबैक और अंतर्दृष्टि इकट्ठा करने के लिए सुरंगत हितधारकों के साथ मुख्य ड्राइंग पर चर्चा करें। इस सहयोगात्मक दृष्टिकोण से डिज़ाइन की व्यापक समीक्षा में मदद मिलती है और यह किसी भी चिंता या संशोधन का समाधान किया जाना सुनिश्चित करता है। फिर योजना को संशोधित करके ड्राइंग को बढ़ाया जा सकता है।

7. डिज़ाइन को अंतिम रूप दें

आवश्यक बदलावों और सुझावों को शामिल करने के बाद अब एलिवेशन ड्राइंग के डिजाइन को अंतिम रूप देने का समय है। सुनिश्चित करें कि यह ग्राहक के दृष्टिकोण के अनुरूप है, बिल्डिंग कोड और विनियमों को पूरा करता है, और किसी भी विशिष्ट आवश्यकताओं को पूरा करता है।

अक्सर पूछे जाने वाले प्रश्न

1. सबसे पहले क्या आता है, फ़्लोर प्लान या एलिवेशन प्लान?

आम तौर पर, डिज़ाइन बनाने की प्रक्रिया में फ़्लोर प्लान एलिवेशन प्लान से पहले आता है। ऊंचाई के चित्रों के लिए इमारत की ऊंचाई के ज्ञान की आवश्यकता होती है, जिसे केवल संरचना के पदचिह्न स्थापित होने के बाद ही निर्धारित किया जा सकता है।

2. एलिवेशन कितने प्रकार के होते हैं?

एलिवेशन कई प्रकार के होते हैं, जिनमें सामने, पीछे, पार्श्व और आंतरिक ऊँचाईयाँ शामिल होती हैं। ये एलिवेशन की ड्राइंग्स इमारत के वास्तुशिल्प डिजाइन के आधार पर अलग-अलग दृष्टिकोण और विवरण प्रस्तुत करती हैं।

3. एक घर के चार एलिवेशन्स क्या होते हैं?

एक घर के चार एलिवेशन्स में सामने, पीछे, बायीं ओर और दाहिनी ओर के एलिवेशन शामिल होते हैं। ये एलिवेशन विभिन्न दृष्टिकोणों से इमारत के बाहरी हिस्से का एक व्यापक दृश्य प्रदान करते हैं, जिससे डिजाइनरों और वास्तुकारों को संरचना के आयामों, विशेषताओं और सुन्दरता दर्शाने की सटीक रूप से चित्रित करने में मदद मिलती है।
