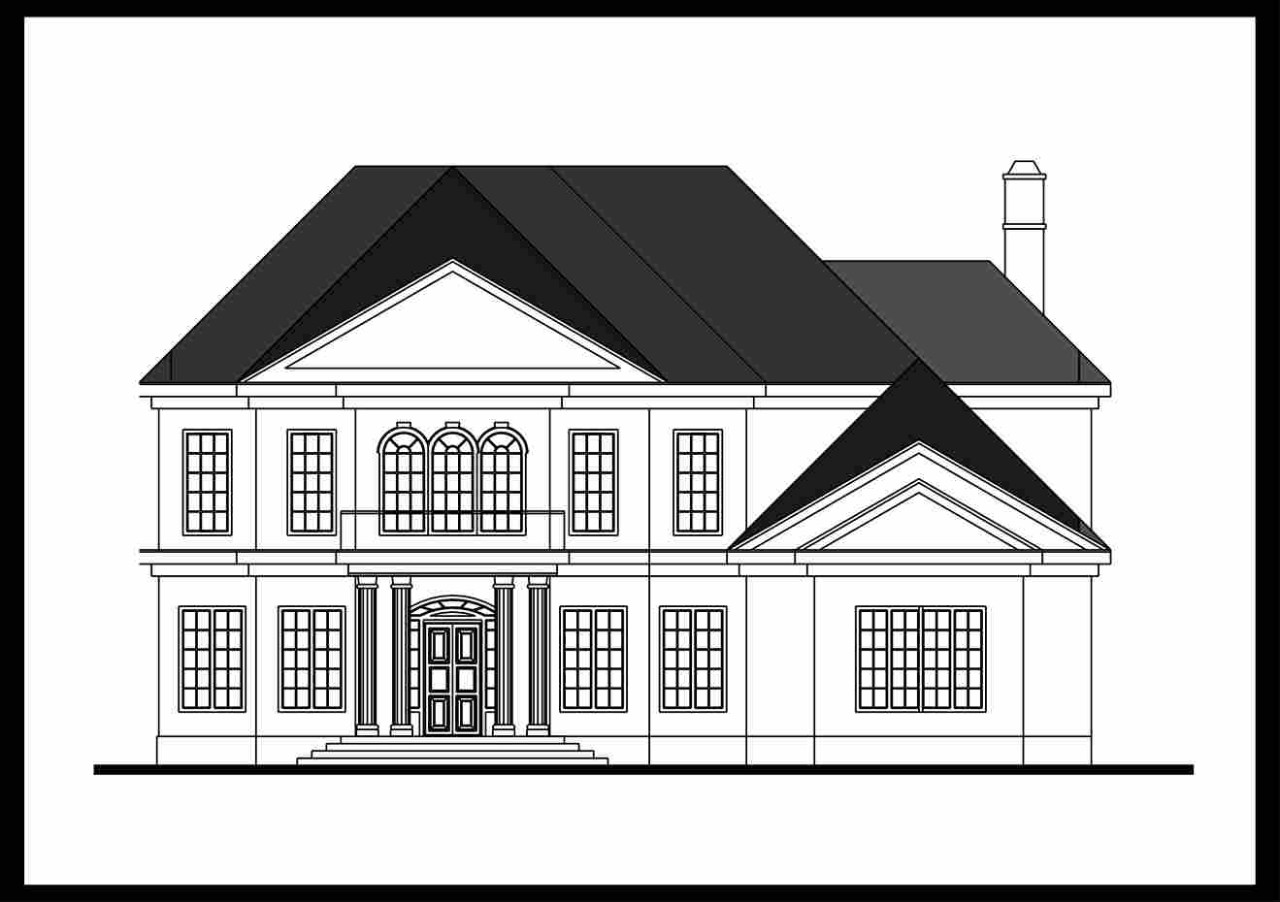

ఎలివేషన్ డ్రాయింగ్ ప్లాన్‌ను డిజైన్ చేయడానికి, ప్రధాన ద్వారం, కిటికీలు, సీలింగ్ ప్రాంతం, కొలతలు, లెజెండ్స్, స్కేల్ వంటి వివిధ అంశాలు చేర్చబడ్డాయి. ఈ ప్లాన్లు సాధారణంగా నాలుగు దిక్కుల్లోనూ కనిపించే వ్యూస్ కోసం తయారుచేయబడతాయి: ఉత్తరం, దక్షిణం, తూర్పు పడమర. ఎలివేషన్ ప్లాన్‌లో సాధారణంగా చేర్చబడిన ప్రధాన అంశాలు ఇక్కడ ఉన్నాయి:
భవనం మొత్తం సౌందర్య ఆకర్షణకు దోహదపడే ముఖభాగం డిజైన్, బయట ముగింపులు, అలంకరణ అంశాలు ఇతర అలంకార లక్షణాల వంటి భవన నిర్మాణ లక్షణాలను ఈ ప్లాన్ ప్రదర్శిస్తుంది.
ఖచ్చితమైన కొలతలు, డైమన్షన్లు ఈ ప్లాన్‌లో చేర్చబడతాయి. బిల్డర్లు ముఖభాగంలో ప్రతి అంశాన్నీ ఖచ్చితమైన సైజు, స్కేల్లో ఉండేలా నిర్ణయించడానికి వీలు కల్పిస్తుంది. నిర్మాణ సమయంలో ఈ సమాచారం కీలక పాత్ర పోషిస్తుంది.
వాటిని స్కేల్ ప్రకారం గీయబడతాయి. ఆర్కిటెక్టులు, బిల్డర్లు, క్లయింట్లు భవనంలోని విభిన్న అంశాల సాపేక్ష పరిమాణాలు, దూరాలను అర్థం చేసుకోవడానికి వీలు కల్పిస్తాయి.
కిటికీలు, తలుపుల ప్లేస్‌మెంట్, పరిమాణం శైలి ఎలివేషన్ ప్లాన్‌లో వర్ణించబడ్డాయి. ఈ ఓపెనింగ్‌లు మొత్తం డిజైన్‌కు ఎలా దోహదపడతాయో స్పష్టమైన ఆలోచన ఇస్తుంది.
ప్లాన్‌లో రూఫ్ డిజైన్, దాని వాలు, స్టైల్ చిమ్నీలు లేదా స్కైలైట్‌ల వంటి ఏవైనా రూఫ్ ఫీచర్‌లను కూడా ప్రదర్శిస్తుంది. ఇది మొత్తం రూపాన్ని విజువలైజ్ చేయడంలో సహాయపడుతుంది, రూఫింగ్ విషయాల్ని సరిగ్గా అమలు చేసేలా చూస్తుంది.
అంతస్తుల సంఖ్య, సీలింగ్ ఎత్తు, రూఫ్‌లైన్‌తో సహా ఎలివేషన్ డ్రాయింగ్ భవనం నిలువు కొలతలు, ఎత్తులను కూడా వివరిస్తుంది.
ప్లాన్ తరచుగా ఇటుక, రాయి, స్టక్కో లేదా సైడింగ్ వంటి బయట కోసం ఉపయోగించే మెటీరియల్‌ని ప్రత్యేకంగా చెప్తుంది. నిర్మాణ దశలో బిల్డర్లు, కాంట్రాక్టర్లు ఈ సమాచారం తెలుసుకున్న తర్వాత నిర్ణయాలు తీసుకోవడంలో ఇది సహాయపడుతుంది.
కొన్ని సందర్భాల్లో ఈ ప్లాన్లు తోటలు, మార్గాలు, డ్రైవ్‌వేలు, భవనం మొత్తం అందానికి దోహదపడే ఇతర బాహ్య లక్షణాల వంటి ల్యాండ్‌స్కేపింగ్ అంశాలను కూడా కలిగి ఉంటాయి.
ఎత్తును నిర్మించే విషయానికి వస్తే, ఈ ప్రణాళికలు ముఖ్యమైన ప్రాముఖ్యతను కలిగి ఉంటాయి. నిర్మాణ ప్రక్రియలో ఎలివేషన్ ప్లాన్ ఎందుకు అవసరం అనే వివిధ కారణాలను గురించి తెలుసుకుందాం:
ఈ ప్లాన్లు భవనం బయటి వివరాలు, కొలతలు, ఫినిషింగ్స్‌ ని ప్రదర్శిస్తూ బ్లూప్రింట్‌గా పని చేస్తాయి. ఇది నిర్మాణ బృందాలకు డిజైన్‌ను ఖచ్చితంగా అమలు చేయడంలో సహాయపడుతుంది, ఫలితంగా నిర్మాణ ప్రక్రియ మరింత సున్నితంగానూ మరింత సమర్థవంతంగానూ జరుగుతుంది.
ఇలాంటి ప్లాన్, గృహయజమానులకు వారి ఇంటి వెలుపలి భాగంలో ఏవైనా సమస్యలు లేదా మరమ్మతులు అవసరమైన వాటిని గుర్తించడం, పరిష్కరించడాన్ని సులభతరం చేస్తుంది. మెయింటెనెన్స్ ప్రక్రియ మరింత వ్యవస్థీకృతంగా ఖర్చుతో కూడుకున్నదని ఇది నిర్ధారిస్తుంది.
ఎలివేషన్ ప్లాన్ ద్వారా భవనం బయట డిజైన్ మీద స్పష్టమైన దృష్టిని కలిగి ఉండటం ద్వారా బిల్డర్లు నిర్మాణ సమయంలో చేసే ఖరీదైన తప్పులను నివారించవచ్చు. ఇది రీవర్క్ లేదా డిజైన్‌లో మార్పులను నిరోధించడం ద్వారా సమయం, వనరులు రెండింటినీ ఆదా చేస్తుంది.
భవనానికి మార్పులు లేదా చేర్పులు చేయవలసి వచ్చినప్పుడు ఈ ప్లాన్లు చాలా విలువైనవిగా ఉంటాయి. గదిని విస్తరించినా, కిటికీని జోడించినా లేదా రూఫ్‌లైన్‌ను మార్చినా, ఈ ప్లాన్ ఖచ్చితమైన, స్థిరమైన మార్పులు చేయడానికి రిఫరెన్స్ పాయింట్‌గా పనిచేస్తుంది.
ఎలివేషన్ డ్రాయింగ్‌ను డిజైన్ చేయడంలో సులభమైన ప్రాప్యత అనేది ఒక ముఖ్యమైన అంశం. ఇప్పటికే ఉన్న గోడలు లేదా చెట్లను చేర్చడం ద్వారా ఓవర్‌హాంగ్‌ల నిర్మాణానికి సవాళ్లు లేదా భవనం చుట్టూ కదలికకు ఆటంకం కలిగించవచ్చు, ఎలివేషన్ ప్లాన్ యజమాని లేదా బిల్డర్‌కు ఏవైనా సంభావ్య సమస్యలను ఊహించి, పరిష్కరించడానికి అనుమతిస్తుంది.

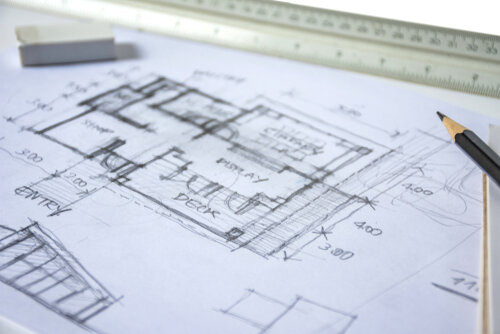

సాంప్రదాయ పద్ధతులను ఉపయోగించి ఎలివేషన్ ప్లాన్‌ను డిజైన్ చేయడానికి, మీరు ప్రధాన అంతస్తు గోడ బేస్‌లైన్‌ను గీయడం ద్వారా ప్రారంభించాలి. మీ ఫ్లోర్ ప్లాన్ డ్రాయింగ్‌లను సూచించడం, ఏ గోడల అడ్డం దూరాన్ని కొలవడం ద్వారానైనా ఇది చేయవచ్చు. బయట సైడ్‌వాల్స్ కోసం ఏదైనా సైడింగ్ మెటీరియల్ మందం ఉండేలా చూసుకోండి.
ప్రధాన అంతస్తు గోడలను కొలిచిన తరువాత, మీరు బయట గోడల కోసం నిలువు వరుసలను గీస్తారు. అసంపూర్తిగా ఉన్న ఫ్లోర్ హైట్ కి పైన గోడలు ఎంత ఎత్తులో ఉంటాయో గుర్తించడం ముఖ్యం. భవనం సెక్షన్‌లోని గదులలోని సీలింగ్‌ల ఎత్తుని లెక్కించండి. దానికి పైన ఉన్న ఏదైనా అంతస్తు లేదా సీలింగ్ జాయిస్ట్‌ల ఎత్తును జోడించండి.
గోడ ఎత్తులను నిర్ణయించిన తర్వాత కిటికీలు, తలుపుల రూపురేఖలను గీయండి. బయట తలుపులు, కిటికీలను ఖచ్చితమైన పొజిషన్‌లో ఉంచడానికి మీ అంతస్తుల అడ్డంగా ఉండే (హారిజాంటల్) లైన్స్ నుండి కొలవండి. ఖచ్చితత్వాన్ని నిర్ధారించడానికి మీ ఎలివేషన్ డ్రాయింగ్‌లోని ప్రతి ఒక్క విండో డోర్‌కు సంబంధించిన కొలతలు తీసుకోవడానికి ప్రత్యేక విండో డోర్ షెడ్యూల్‌ను సంప్రదించండి.
సీలింగ్‌లను గీస్తున్నపుడు, మీరు ఇప్పుడు మీ ప్లాన్ కోసం కావలసిన రూఫ్‌లైన్‌ని తయారుచేయవచ్చు. కావలసిన నిర్మాణ శైలిని సాధించడానికి గేబుల్, షెడ్, హిప్ లేదా గాంబ్రెల్ వంటి వివిధ రకాల సీలింగ్ ల నుండి ఎంచుకోండి. డ్రాఫ్ట్ చేయబడే బయట ఎలివేషన్ ప్లాన్‌పై బయట గోడపై సీలింగ్ ఓవర్‌హాంగ్ అవుతుందా లేదా డ్రాప్ అవుతుందా అనే విషయాన్ని పరిగణనలోకి తీసుకోండి. చూడడానికి ఆహ్లాదకరమైన డిజైన్‌ని ఎంచుకోండి.
కిటికీలు, తలుపులు, రూఫ్, బేసిక్ డ్రాయింగ్ పూర్తయిన తర్వాత, మీరు డెక్‌లు లేదా పోర్చ్‌లు, రెయిలింగ్స్‌, మెట్ల మార్గాలను జోడించవచ్చు. మీ మెయిన్ ఫ్లోర్, ఇంటి చుట్టూ ఉన్న ల్యాండ్ స్కేపింగ్ ఫైనల్ లెవల్ మధ్య ఎత్తు వ్యత్యాసాన్ని ఖచ్చితంగా కొలిచేటట్లు చూసుకోండి.
అభిప్రాయాన్నీ, అనుభవపూర్వక సలహాల్నీ సేకరించడానికి సంబంధిత వాటాదారులతో ప్రారంభ డ్రాయింగ్‌ను చర్చించండి. ఈ సహకార విధానం డిజైన్ సమగ్ర సమీక్షకు వీలు కల్పిస్తుంది. ఏవైనా సమస్యలు లేదా సవరణలు పరిష్కరించబడేలా చూస్తుంది. ప్రణాళికను సవరించడం ద్వారా డ్రాయింగ్‌ను మెరుగుపరచవచ్చు.
అవసరమైన మార్పులు సూచనలను చేర్చిన తర్వాత ఎలివేషన్ డ్రాయింగ్ రూపకల్పనను ఖరారు చేయడానికి ఇది సమయం. ఇది క్లయింట్ దృష్టికి అనుగుణంగా ఉందని, బిల్డింగ్ కోడ్‌లు మరియు నిబంధనలకు అనుగుణంగా ఉందని మరియు ఏదైనా నిర్దిష్ట అవసరాలను తీరుస్తుందని నిర్ధారించుకోండి.
సారాంశమేమంటే, ఎలివేషన్ ప్లాన్ భవనం వెలుపలి భాగం ఖచ్చితమైన విజువల్ రిప్రెజెంటేషన్‌ని అందిస్తుంది. మీరు ఇంటి యజమాని అయినా, బిల్డర్ అయినా లేదా ఆర్కిటెక్ట్ అయినా, బిల్డింగ్ ప్రాజెక్ట్‌ని విజయవంతంగా పూర్తి చేయడానికి ఈ ప్రాతినిధ్యం కీలకం. వాటి ప్రాముఖ్యతను అర్థం చేసుకోవడం వల్ల మీ దృష్టిని సమర్థవంతంగా వాస్తవంలోకి తీసుకురావచ్చు.
సాధారణంగా, డిజైన్ ప్రక్రియలో ఎలివేషన్ ప్లాన్ కంటే ఫ్లోర్ ప్లాన్ వస్తుంది. ఎలివేషన్ డ్రాయింగ్‌లకు భవనం ఎత్తుల గురించిన నాలెడ్జి అవసరం. ఇది స్ట్రక్చర్ ఫుట్‌ప్రింట్‌ చేసిన తర్వాత మాత్రమే నిర్ణయించబడుతుంది.
ముందు, వెనుక, సైడ్ ఇంటీరియర్ ఎలివేషన్స్‌తో సహా అనేక రకాల ఎలివేషన్స్ ఉన్నాయి. ఈ ఎలివేషన్ డ్రాయింగ్‌లు భవనం నిర్మాణ రూపకల్పనపై ఆధారపడి విభిన్న దృక్కోణాలు వివరాలను అందిస్తాయి.
