ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ನಲ್ಲಿ ಜಾಯಿಂಟ್​ಗಳ ಪ್ರಕಾರಗಳು

ಕನ್​ಸ್ಟ್ರಕ್ಷನ್ ಜೊಯಿಂಟ್ ಎಂದರೇನು?

ತಾಪಮಾನದಲ್ಲಿನ ಬದಲಾವಣೆಗಳು ಕಾಂಕ್ರೀಟ್ ಅನ್ನು ಕುಗ್ಗಿಸಲು ಮತ್ತು ಹಿಗ್ಗಿಸಲು ಕಾರಣವಾಗುತ್ತವೆ, ಇದು ವಸ್ತುವಿನ ಗಾತ್ರವನ್ನು ಬದಲಾಯಿಸುತ್ತದೆ. ಈ ಗಾತ್ರ ಬದಲಾವಣೆಯು ಕ್ರ್ಯಾಕ್​ ಅಥವಾ ಒಡೆಯುವಿಕೆಗೆ ಕಾರಣವಾಗಬಹುದು.

ಆದ್ದರಿಂದ, ಇದನ್ನು ತಪ್ಪಿಸುವುದಕ್ಕಾಗಿ, ಕನ್​​ಸ್ಟ್ರಕ್ಷನ್​​ ಜೊಯಿಂಟ್​ಗಳನ್ನು ಕ್ರ್ಯಾಕ್​ ಆಗದಂತೆ ತಡೆಯುವ ಸಾಧನವನ್ನಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಕಾಂಕ್ರೀಟ್​ನ ಸೈಜ್​ ಮತ್ತು ಉದ್ದವು ನಿಗದಿತ ಮಿತಿಯನ್ನು ಮೀರಿದರೆ, ಕನ್​​ಸ್ಟ್ರಕ್ಷನ್​ ಜೊಯಿಂಟ್​ಗಳನ್ನು ಅಗತ್ಯವಾಗಿ ಬಳಸಬೇಕಾಗುತ್ತದೆ. ಸಾಮಾನ್ಯವಾಗಿ, ಕಡಿಮೆ-ಉದ್ದದ ಕಾಂಕ್ರೀಟ್ ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ ಸ್ಟ್ರಕ್ಚರ್​ಗಳಿಗೆ ಜೊಯಿಂಟ್​ಗಳ ಅಗತ್ಯವಿರುವುದಿಲ್ಲ.

ಏಕೆಂದರೆ ಕಡಿಮೆ-ಉದ್ದದ ಕಾಂಕ್ರೀಟ್​ನ ವಿಸ್ತರಣೆಯಲ್ಲಿ, ಮುಕ್ತಾಯದ ಸ್ಥಳವು ಹತ್ತಿರದಲ್ಲಿರುತ್ತದೆ ಮತ್ತು ಕ್ರ್ಯಾಕ್​ ಆಗುವ ಸಂಭವಗಳು ಕಡಿಮೆಯಾಗಿವೆ. ಕಾಂಕ್ರೀಟ್ ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ ಸ್ಟ್ರಕ್ಚರ್ ನಿಗದಿತ ಮಿತಿಯನ್ನು ದಾಟಿದರೆ ಇದಾಗುವ ಸಂಭವಗಳು ಹೆಚ್ಚಾಗುತ್ತದೆ.

ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಯಾವುದಕ್ಕಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ ಎಂಬುದನ್ನು ನೀವು ತಿಳಿದುಕೊಳ್ಳಬೇಕೆಂದರೆ, ಇದನ್ನು ಬಹು ಕಟ್ಟಡಗಳನ್ನು ವಿನ್ಯಾಸಗೊಳಿಸಲು ಮತ್ತು ನಿರ್ಮಿಸಲು ಮೂಲತತ್ವವನ್ನಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಹೆಚ್ಚಾಗಿ, ಅವುಗಳನ್ನು ಕಾಂಕ್ರೀಟ್ ಸ್ಲ್ಯಾಬ್​ಗಳು ಮತ್ತು ಕಲ್ಲು ಹಾಸಿನ ಪಾದಚಾರಿ ಮಾರ್ಗಗಳಲ್ಲಿ ಉಂಟಾಗುವ ಕ್ರ್ಯಾಕ್​ಗಳನ್ನು ತಡೆಗಟ್ಟಲು ನಿಯಮಿತ ಅಂತರಗಳಲ್ಲಿ ಕಟ್ಟಲಾಗುತ್ತದೆ.

ಇದನ್ನು ಹೇಳಿದ ಮೇಲೆ, ವಿವಿಧ ಕಾಂಕ್ರೀಟ್ ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ ಜೊಯಿಂಟ್​ ಪ್ರಕಾರಗಳನ್ನು ನೋಡೋಣ:

ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ ಜಾಯಿಂಟ್ಸ್​ ಪ್ರಕಾರಗಳು

ಪ್ರೊಜೆಕ್ಟ್​ ಅಗತ್ಯತೆತೆಗೆ ತಕ್ಕಂತೆ ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ನಲ್ಲಿ​ ವಿವಿಧ ಪ್ರಕಾರದ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಅಳವಡಿಸಬಹುದಾಗಿದೆ. ಉತ್ತಮ ಪ್ರತಿರೋಧಕ ಮತ್ತು ಸುರಕ್ಷತೆಗಾಗಿ ನೀವು ನಿರ್ದಿಷ್ಟ ಕಾಂಕ್ರೀಟ್ ಸ್ಲ್ಯಾಬ್​ನಲ್ಲಿ ವಿವಿಧ ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಇರಿಸಬಹುದು.

ನೀವು ಅಳವಡಿಸಬಹುದಾದ ವಿವಿಧ ಕಾಂಕ್ರೀಟ್ ಜಾಯಿಂಟ್​ ಪ್ರಕಾರಗಳು ಇಲ್ಲಿವೆ:

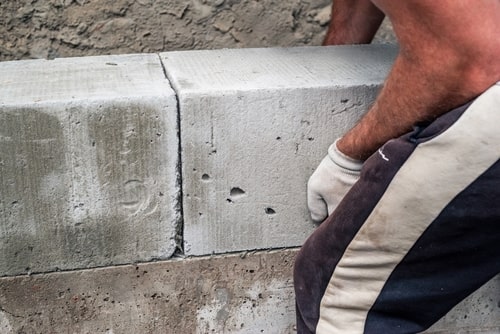

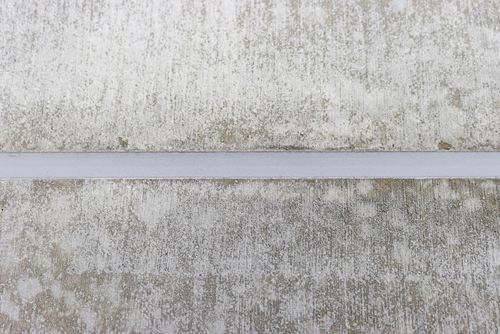

1. ಕಾಂಕ್ರೀಟ್ ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ ಜಾಯಿಂಟ್​ಗಳು

ಪ್ರತ್ಯೇಕ ನಿಯೋಜನೆಗಳ ವ್ಯಾಪ್ತಿಯನ್ನು ಲೆಕ್ಕಾಚಾರ ಮಾಡಲು ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ ಜಾಯಿಂಟ್​ಗಳಲ್ಲಿ ಸಾಮಾನ್ಯವಾಗಿ ಕಾಂಕ್ರೀಟ್ ಸ್ಲ್ಯಾಬ್​ಗಳಲ್ಲಿ ನಿರ್ಮಿಸಲಾಗುತ್ತದೆ. ಅವುಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಸ್ಲ್ಯಾಬ್‌ನ ಎರಡೂ ಬದಿಗಳ ನಡುವೆ ಸ್ಥಳ ಒದಗಿಸಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ ಮತ್ತು ಸ್ಲ್ಯಾಬ್‌ನಲ್ಲಿನ ಬಾಹ್ಯ ಲೋಡ್‌ಗಳಿಂದ ಉತ್ಪತ್ತಿಯಾಗುವ ಫ್ಲೆಕ್ಚರಲ್ ಒತ್ತಡಗಳನ್ನು ವರ್ಗಾಯಿಸುತ್ತದೆ.

ಸಾಮಾನ್ಯವಾಗಿ, ಈ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಈಗಾಗಲೇ ಸ್ಥಿರವಾದ ಜಂಟಿ ವಿನ್ಯಾಸಕ್ಕೆ ಅನುಗುಣವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.

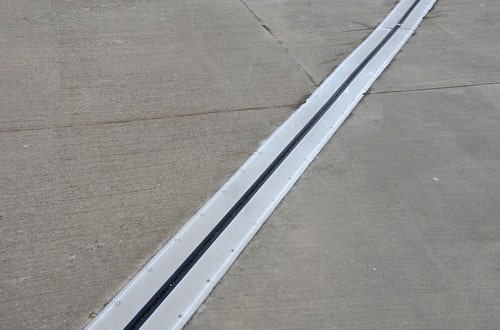

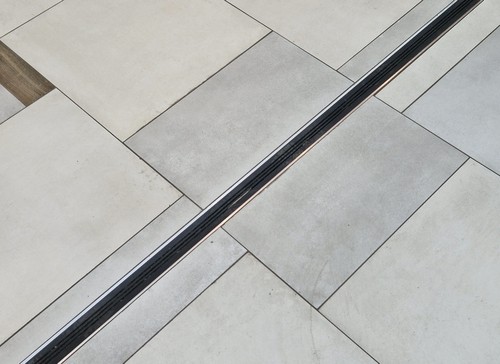

2. ಎಕ್ಸ್​ಪಾನ್ಶನ್​ ಜಾಯಿಂಟ್​​ಗಳು. Expansion Joints

ಕಾಂಕ್ರೀಟ್​​ನ ಗಾತ್ರವು ಬದಲಾಗುವ ಸಂದರ್ಭಗಳಲ್ಲಿ, ಒತ್ತಡವನ್ನು ನಿವಾರಿಸಲು ಜಾಯಿಂಟ್​ಗಳು ಅಗತ್ಯವಾಗಿರುತ್ತವೆ. ಅಂತಹ ಸಂದರ್ಭಗಳಲ್ಲಿ ಕಟ್ಟಡದ ಭಾಗಗಳ ನಡುವೆ ಅಂತರ ಇಡಲು ಎಕ್ಸ್​ಪಾನ್ಶನ್​ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಕಟ್ಟಲಾಗುತ್ತದೆ.

45 ಮೀಟರ್​ಗಿಂತ ಹೆಚ್ಚು ಉದ್ದದ ಕಟ್ಟಡಕ್ಕೆ ಸಾಮಾನ್ಯವಾಗಿ ಒಂದಕ್ಕಿಂತ ಹೆಚ್ಚು ಎಕ್ಸ್​ಪಾನ್ಶನ್​ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಒದಗಿಸಲಾಗುತ್ತದೆ. ಭಾರತದಲ್ಲಿ ಸಿ/ಸಿ ಅಂತರವನ್ನು 30 ಮೀಟರ್​ಗೆ​ ಶಿಫಾರಸು ಮಾಡಲಾಗಿದೆ. .

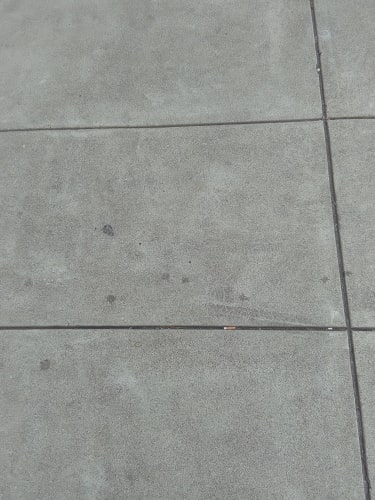

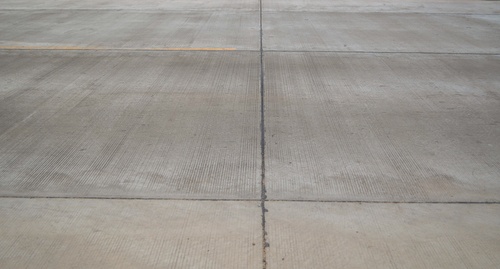

3. ಕಾಂಟ್ರಾಕ್ಷನ್​ ಜಾಯಿಂಟ್​ಗಳು

ಕಾಂಕ್ರೀಟ್ ಕಾಂಟ್ರಾಕ್ಷನ್​ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಸೂಕ್ತವಾಗಿ ಕತ್ತರಿಸಿ, ರೂಪುಗೊಂಡ ಅಥವಾ ಕಾಂಕ್ರೀಟ್ ಸ್ಲ್ಯಾಬ್​ಗಳಲ್ಲಿ ಉದ್ದದ ಚಡಿಗಳನ್ನು ಜೋಡಿಸಲಾಗುತ್ತದೆ. ಇದನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ನೇರ ಸಾಲಿನಲ್ಲಿ ದುರ್ಬಲ ಸ್ಥಳದಲ್ಲಿ ರಚಿಸಲಾಗುತ್ತದೆ. ಇದು ಪಾದಚಾರಿ ಮಾರ್ಗಗಳಲ್ಲಿ ಬಳಸುವ ಸಾಮಾನ್ಯ ವಿಧದ ಜಾಯಿಂಟ್​ ಆಗಿದೆ.

ಸ್ಲ್ಯಾಬ್​ನಲ್ಲಿನ ಅಳತೆಯ ಬದಲಾವಣೆಗಳ ಮೂಲಕ, ಇದು ಕ್ರ್ಯಾಕ್​ಗಳ ಸ್ಥಳವನ್ನು ಸರಿಗೊಳಿಸುತ್ತದೆ. ಅನಿಯಂತ್ರಿತ ಕ್ರ್ಯಾಕ್​ಗಳು ದೊಡ್ಡದಾಗಬಹುದು ಮತ್ತು ಒರಟು ಮೇಲ್ಮೈ, ನೀರಿನ ಒಳನುಸುಳುವಿಕೆ ಮತ್ತು ಮೇಲ್ಮೈಯಲ್ಲಿ ಒತ್ತಡವನ್ನು ಉಂಟುಮಾಡಬಹುದು. ಇದನ್ನು ತಪ್ಪಿಸಲು, ಕಾಂಟ್ರಾಕ್ಷನ್​ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಸ್ಲ್ಯಾಬ್​ಗಳಲ್ಲಿ ಇರಿಸಲಾಗುತ್ತದೆ.

4. ಐಸೋಲೇಷನ್​ ಜಾಯಿಂಟ್​ಗಳು

<ಹೆಸರೇ ಎಲ್ಲವನ್ನು ಹೇಳುವಂತೆ: ಕಾಂಕ್ರೀಟ್ ಸ್ಲ್ಯಾಬ್​ಗಳನ್ನು ಬೇರೆ ಯಾವುದನ್ನಾದರೂ ಸಂಪೂರ್ಣವಾಗಿ ಪ್ರತ್ಯೇಕಿಸಲು ಅವುಗಳನ್ನು ಬಳಸಲಾಗುತ್ತದೆ. ಅದು ಗೋಡೆಯಾಗಿರಲಿ, ಕಾಲಮ್ ಆಗಿರಲಿ ಅಥವಾ ಡ್ರೈನ್ ಪೈಪ್ ಆಗಿರಲಿ, ಕಾಂಕ್ರೀಟ್ ಐಸೋಲೇಶನ್ ಜಾಯಿಂಟ್​ಗಳು ಎಲ್ಲದರಿಂದ ಸ್ಲ್ಯಾಬ್ ಅನ್ನು ಪ್ರತ್ಯೇಕಿಸಲು ಉಪಯುಕ್ತವಾಗಿವೆ.

ಸ್ಲ್ಯಾಬ್​ಗೆ ಕಾಂಕ್ರೀಟ್​ ಸುರಿಯುವುದಕ್ಕೂ ಮೊದಲು ಗೋಡೆ, ಸ್ಟ್ಯಾಂಡ್‌ಪೈಪ್ ಅಥವಾ ಕಾಲಮ್‌ಗೆ ಪಕ್ಕದಲ್ಲಿ ಹಿಂದೆ ನಿರ್ಧರಿಸಿದ ಜಂಟಿ ವಸ್ತುಗಳನ್ನು ಇರಿಸುವ ಮೂಲಕ ಈ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಹಾಕಲಾಗುತ್ತದೆ.

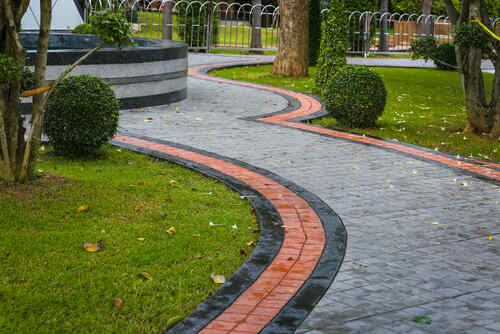

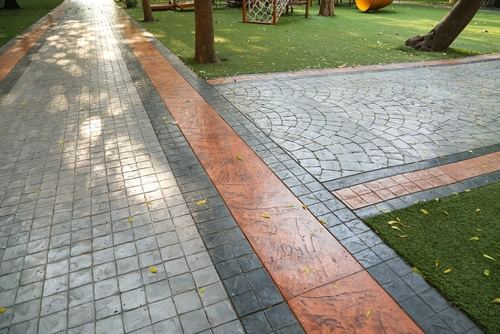

5. ಅಲಂಕಾರಿಕ ಕಾಂಕ್ರೀಟ್ ಜಾಯಿಂಟ್​ಗಳು

ಈ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಅಳವಡಿಸುವಾಗ ದೊಡ್ಡ ಪ್ರಮಾಣದ ಯೋಜನೆ ಮತ್ತು ಕಾರ್ಯಗತಗೊಳಿಸುವಿಕೆಯ ಅಗತ್ಯವಿರುತ್ತದೆ. ಜಾಯಿಂಟ್​​ಗಳು ಸ್ಲ್ಯಾಬ್​ ಮೇಲ್ಮೈಯಲ್ಲಿ 1/4 ನೇ ಭಾಗದಲ್ಲಿ ಮಾತ್ರ ಸೇರಿಕೊಳ್ಳುತ್ತವೆ. ಸ್ಲ್ಯಾಬ್‌ನ ಸ್ಥಿರತೆಯ ಅಗತ್ಯವಿರುವುದರಿಂದ ಅಲಂಕಾರಿಕ ಸ್ಟ್ಯಾಂಪಿಂಗ್ ಯಾವುದೇ ಆಳಕ್ಕೆ ಹೋಗುವುದಿಲ್ಲ.

ನೀವು ಮಾಡಬೇಕಾಗಿರುವುದು ಸ್ಟ್ಯಾಂಪ್ ಮಾಡಿದ ವಿನ್ಯಾಸದ ಮಾದರಿಯ ಉದ್ದಕ್ಕೂ ಕತ್ತರಿಸುವುದು, ಆದ್ದರಿಂದ ಕ್ರ್ಯಾಕಿಂಗ್ ಅನ್ನು ನಿಯಂತ್ರಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ಜಾಯಿಂಟ್​ಗಳು ಮೇಲೆ ಕಾಣಿಸುವುದಿಲ್ಲ.

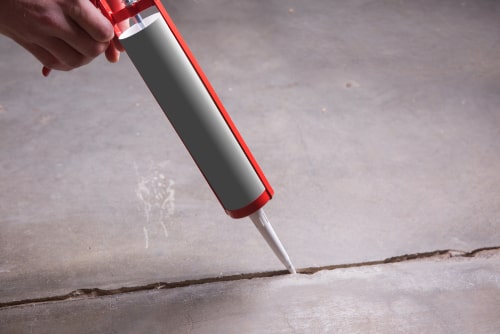

ನಾವು ಕಾಂಕ್ರೀಟ್​ನಲ್ಲಿ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಯಾಕೆ ಇಡಬೇಕು?

ಕಾಂಕ್ರೀಟ್​ ಮೇಲ್ಮೈ ಕ್ರ್ಯಾಕ್​ ಅಂಚಿನಲ್ಲಿರುವ ಪರಿಸ್ಥಿತಿಯಲ್ಲಿ ದುರ್ಬಲವಾದ ಕ್ಷೇತ್ರದಲ್ಲಿನ ಒತ್ತಡದಲ್ಲಿ ಮೊದಲನೆಯದನ್ನು ಕ್ರ್ಯಾಕ್​ ಮಾಡುತ್ತದೆ. ಬಿಲ್ಡಿಂಗ್​ ಜಾಯಿಂಟ್​ಗಳು ಅಥವಾ ಕನ್​ಸ್ಟ್ರಕ್ಷನ್​ ಜಾಯಿಂಟ್​ಗಳನ್ನು ಬಳಸುವುದರಿಂದ ಜಾಯಿಂಟ್​ಗಳ ಮೇಲೆ ಭಾರವನ್ನು ಹಾಕುವ ಮೂಲಕ ಮೇಲ್ಮೈ ಬಿರುಕುಗೊಳಿಸುವ ಕಾಂಕ್ರೀಟ್​ನ ಭಾರವನ್ನು ತಡೆಯುತ್ತವೆ.

ಕಾಂಕ್ರೀಟ್ ಜಾಯಿಂಟ್​ಗಳು ಲಂಬವಾಗಿ ಮತ್ತು ತಿರುಗುವ ಚಲನೆಯನ್ನು ನಿರ್ಬಂಧಿಸುವಾಗ ಸಮತಲ ಚಲನೆಯನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತವೆ, ಕಾಂಕ್ರೀಟ್ ನಿರ್ಮಾಣದ ಅಕಾಲಿಕ ವೈಫಲ್ಯವನ್ನು ಯಶಸ್ವಿಯಾಗಿ ತಡೆಯುತ್ತದೆ.
